موقع المشروع:
شنغهاي
تكوين الزجاج:
زجاج منحني فائق الوضوح مقوى حرارياً ومصنوع من السيراميك المفتت بسمك 10 مم + طبقة PVB بسمك 2.28 مم + زجاج مصفح منحني فائق الوضوح ومقوى حرارياً بسمك 10 مم
زجاج مقوس مقسّى فائق الوضوح بسماكة 10 مم + طبقة SGP بسماكة 2.28 مم + زجاج مقوس مقسّى ومصفح فائق الوضوح بسماكة 10 مم
الحد الأقصى لحجم الزجاج:
7330 مم × 1720 مم

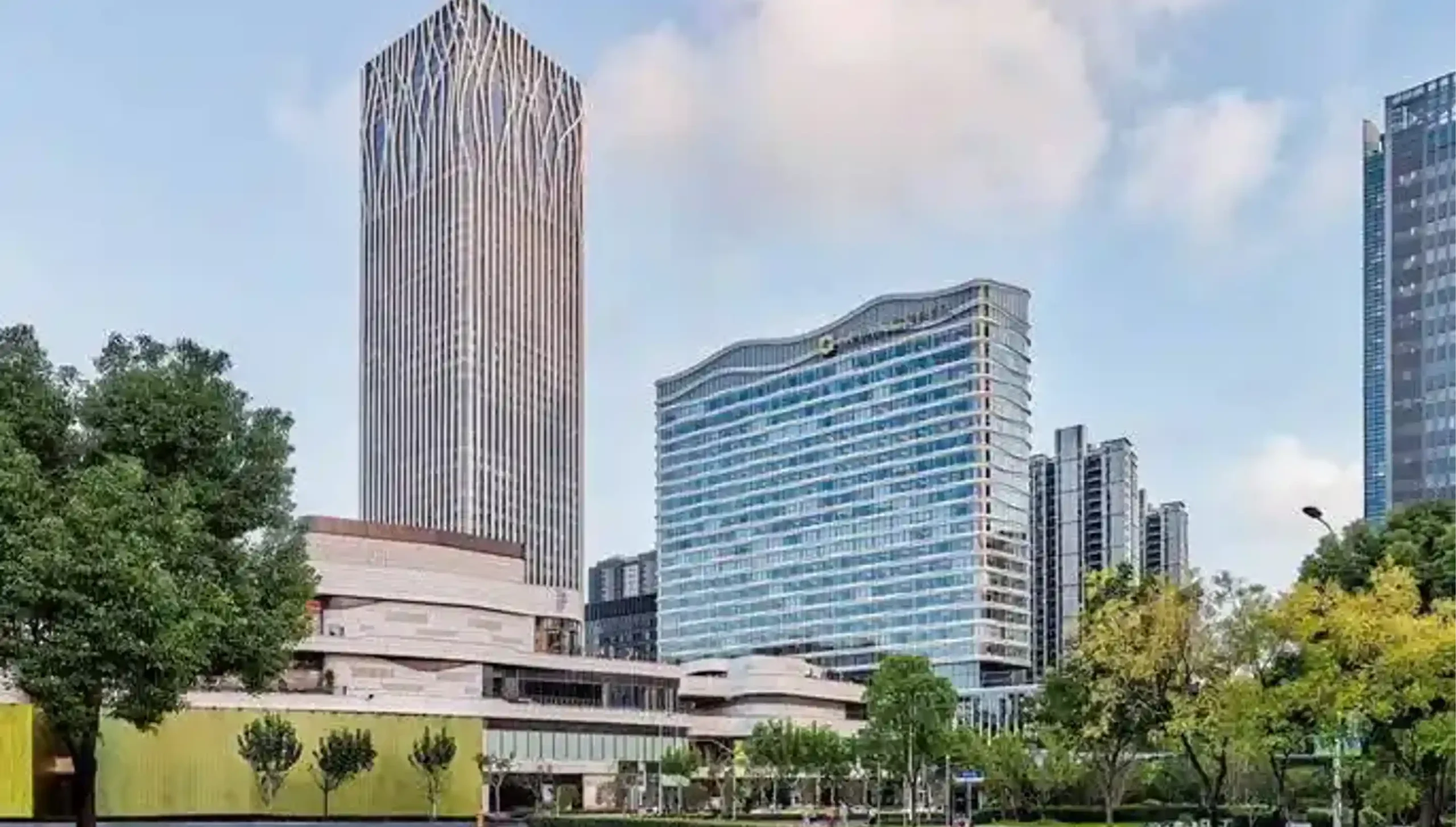

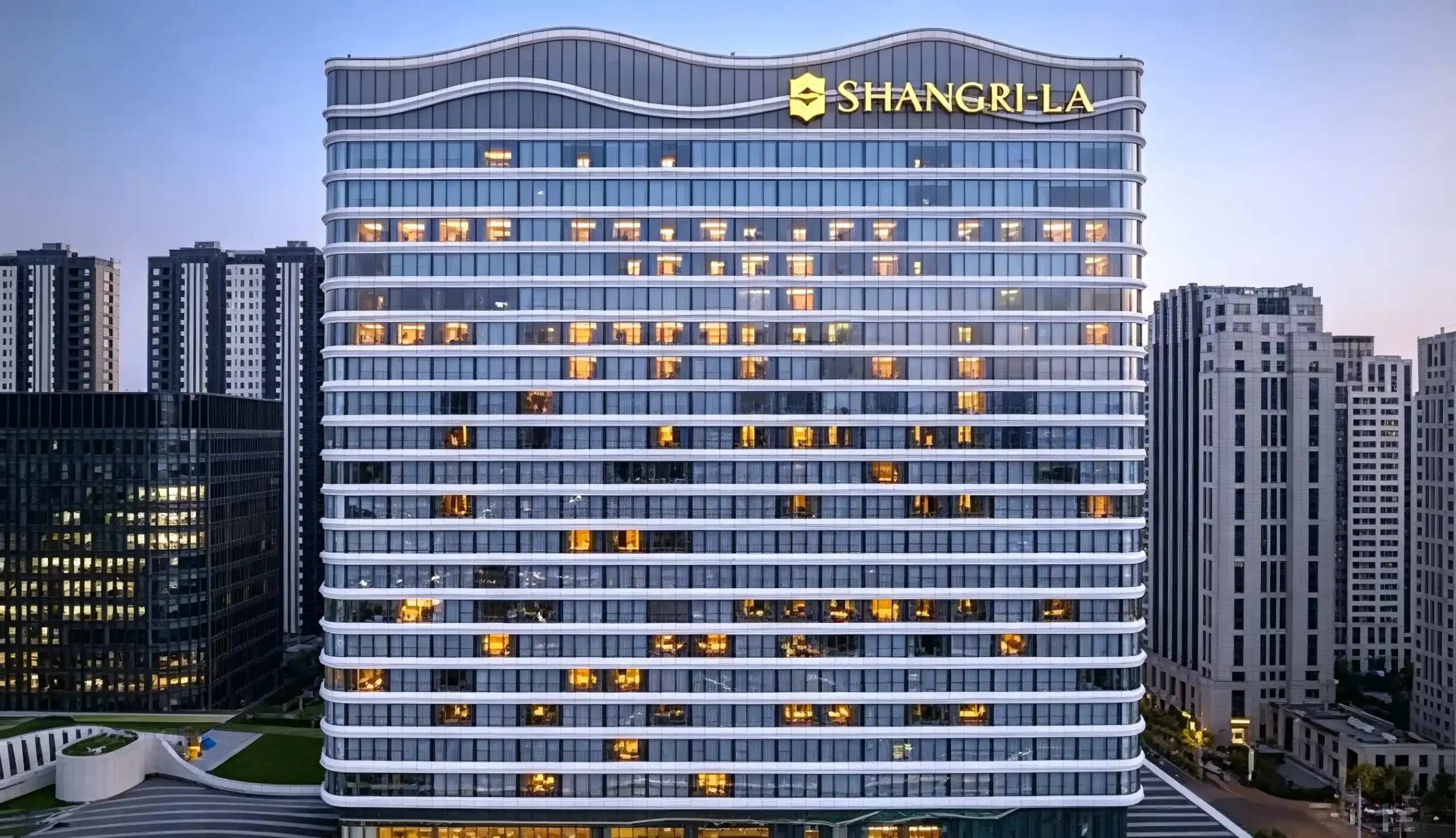

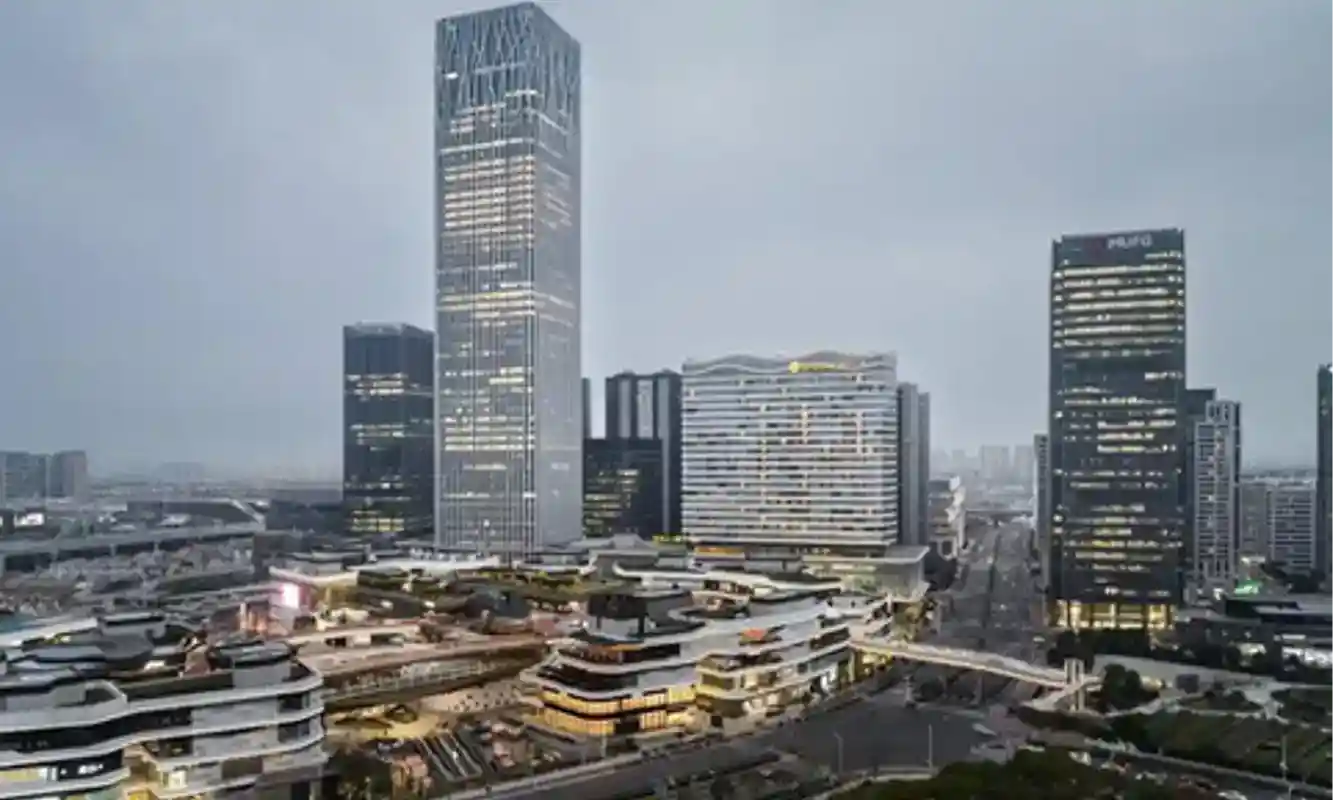

في شركة «تشونغبو» للزجاج، يشرفنا أن نساهم في إثراء أبرز الوجهات الفندقية في العالم. عندما فندق شانغريلا تشيانتان في شنغهاي — معلم فخم على ضفاف نهر هوانغبو — استلزم واجهة زجاجية منحنية واسعة النطاق، حيث تطلب التصميم حلاً يجمع بين الأناقة الفنية والأداء المتميز دون أي تنازلات. وقد تم اختيارنا كشركة تصنيع زجاج حصرية لتوريد نوعين مختلفين من الزجاج الرقائقي المنحني، تم تصميم كل منهما خصيصًا لمناطق محددة من المبنى.
تطلبت الرؤية المعمارية منحنىً سلسًا وواضحًا تمامًا يدمج تدرجات ألوان الفريت الخزفي الزخرفي وطبقات أمان فائقة الجودة. وكان ردنا على ذلك هو تقديم حزمة ذات مواصفات مزدوجة: رقائق منحنية مقواة بالحرارة تحتوي على مادة PVB وفريت خزفي للحصول على جودة بصرية خالية من التشويه، و ألواح زجاجية منحنية ومقسّاة بالكامل مزودة بتقنية SentryGlas® Plus (SGP) لتحقيق أقصى قدر من القوة الهيكلية. وبلغ طول الألواح 7,330 ملم، مما يبرهن على براعتنا في إنتاج الزجاج المنحني ذي الأبعاد الكبيرة باستخدام تقنيات متعددة للطبقات البينية تحت سقف واحد. ويتمتع فندق «شانغريلا تشيانتان» في شنغهاي الآن بواجهة مميزة تجسد الهدوء والرقي اللذين تتميز بهما علامة «شانغريلا» التجارية.
لتلبية المتطلبات الهيكلية والجمالية المتنوعة في جميع أنحاء غلاف المبنى، قمنا بتصميم وتصنيع نموذجين متخصصين من الزجاج الرقائقي المنحني، وكلاهما مصنوع من زجاج فائق الوضوح ومنخفض المحتوى من الحديد لضمان أقصى درجات الشفافية.
زجاج منحني فائق الوضوح مصنوع من السيراميك المُفريت ومُقوى حرارياً بسمك 10 مم + طبقة PVB بسمك 2.28 مم + زجاج منحني فائق الوضوح ومُقوى حرارياً بسمك 10 مم — مُصفح بالكامل
يُعطي هذا التصميم الأولوية للتسطيح البصري والتحكم الزخرفي في أشعة الشمس:
الطبقات المقواة بالحرارة (شبه المقسّاة): كلا طبقتي الزجاج اللتين يبلغ سمكهما 10 ملم مُقوّمتان حرارياً، مما يتيح تحقيق ضغط سطحي يتراوح بين 24 و52 ميجا باسكال. توفر هذه العملية قوة تبلغ ضعف قوة الزجاج الملدن، مع القضاء عملياً على تشوه «موجة الأسطوانة» وخطر الكسر التلقائي المرتبطين بالزجاج المقسّى بالكامل. والنتيجة هي انعكاس دقيق وجميل على السطح المنحني.
فريت سيراميكي مدمج: تتميز الطبقة الزجاجية الخارجية بنمط دائم من الفريت الخزفي، الذي يتم طباعته بالشاشة الحريرية ودمجه خلال عملية تقوية الزجاج بالحرارة وثنيه. ويوفر الفريت تظليلًا فنيًّا، ويقلل من وهج أشعة الشمس، ويعزز الخصوصية لنزلاء الفندق — كل ذلك مع كونه مدمجًا بشكل دائم على السطح المواجه للخارج.
طبقة وسيطة من مادة PVB بسماكة 2.28 مم: تربط طبقة وسيطة سميكة من البولي فينيل بوتيرال بين الطبقتين، مما يوفر تخميدًا صوتيًا ممتازًا، وحماية من الأشعة فوق البنفسجية، وضمانًا للسلامة. وقد تم اختيار مادة البولي فينيل بوتيرال (PVB) نظرًا لوضوحها البصري المثبت وفعاليتها من حيث التكلفة في التطبيقات التي لا تتطلب الأداء الهيكلي الفائق الذي تتميز به مادة SGP.
زجاج منحني مقسّى فائق الوضوح بسماكة 10 مم + SentryGlas® Plus (SGP) بسماكة 2.28 مم + زجاج منحني مقسّى فائق الوضوح بسماكة 10 مم — مغلف بالكامل
بالنسبة للمناطق التي تتطلب متطلبات هيكلية أعلى أو معايير أمان أكثر صرامة، قمنا بتوريد مادة SGP مغلفة متينة:
طبقات مقواة بالكامل: وقد تم تقسية كلتا الطبقتين الزجاجيتين بسمك 10 مم تقاسيمًا كاملاً بحيث تجاوز ضغط السطح 69 ميجا باسكال، مما يمنحهما قوة تبلغ أربعة إلى خمسة أضعاف قوة الزجاج الملدن.
طبقة وسيطة SGP بسماكة 2.28 مم: SentryGlas® Plus هي طبقة وسيطة من مادة الأيونوبلاست تتمتع بمقاومة للتمزق تبلغ خمسة أضعاف مقاومة مادة PVB، وبصلابة أعلى بكثير منها. وفي حالة حدوث كسر — وهو أمر مستبعد — فإن طبقة SGP تحافظ على شظايا الزجاج ثابتة في مكانها، مما يحافظ على السلامة الهيكلية للوحة ويمنع تساقط الشظايا — وهو أمر بالغ الأهمية للمناطق المعلقة أو ذات الكثافة المرورية العالية داخل الفندق.
إن الحجم الأقصى للوحة الزجاجية بالنسبة لكلا التكوينين تم الوصول إلى 7,330 ملم طولًا × 1,720 ملم عرضًا، حيث تغطي كل لوحة منحنية مساحة تبلغ حوالي 12.6 مترًا مربعًا. وتشكل اللوحة الزجاجية المنحنية الواحدة، التي يبلغ طولها 7.3 أمتار، شريطًا متواصلًا من الشفافية يتيح الاستمتاع بأقصى قدر من الإطلالات على النهر والضوء الطبيعي داخل مساحات «شانغريلا» الداخلية.
يتطلب إنتاج الألواح المصفحة المنحنية بهذا الطول — في تركيبتين مختلفتين من الصلابة والطبقات البينية — تحكماً مطلقاً في عمليات الثني والمعالجة الحرارية والتصفيح. في شركة «تشونغبو» للزجاج، يتم إنتاج الألواح المنحنية التي يبلغ طولها 7.3 متر بنفس الدقة المنهجية التي نطبقها على الألواح ذات الأبعاد القياسية التي يبلغ طولها 11 مترًا و13 مترًا.
تطلب المشروع منا توفير طبقات منحنية مُقواة حرارياً وأخرى مُصقلة بالكامل. وقد قمنا فرن تقسية منحني فائق الحجم وقد تمت برمجته بملفات تسخين وتبريد متميزة لتحقيق إما ضغط سطحي يتراوح بين 24 و52 ميجا باسكال للزجاج المقوى حرارياً، أو ضغط سطحي يزيد عن 69 ميجا باسكال للزجاج المقسّى بالكامل. بالنسبة للتكوين «أ»، قمنا بالتحكم الدقيق في معدل التبريد لمنع الإجهاد السطحي المفرط، مما يضمن التسطيح البصري الذي يزيل تشوه «موجة الأسطوانة» — وهو أمر ضروري للواجهات الفاخرة حيث لا يُقبل أي عيب بصري.
يُعد تطبيق نمط الفريت الخزفي على ركيزة منحنية مُقواة حرارياً وحرقه عملية دقيقة. يجب أن ينضج الفريت ليكتسب لونه الكامل ومتانته خلال دورة الثني، دون أن يتسبب التبريد المفاجئ الشديد الناتج عن عملية التلدين الكاملة في حدوث شقوق دقيقة أو تباين في اللون. وقد استخدمنا تقنية الطباعة بالشاشة الدقيقة وبيانات فرن مُعايرة بعناية لتحقيق نمط فريت متجانس ومثبت بشكل دائم، يفي بمعايير شانغريلا الصارمة في مجال الديكور.
إن قدرتنا على التعامل مع كل من الطبقات البينية من مادة PVB بسماكة 2.28 مم وSGP بسماكة 2.28 مم في التصنيع الرقائقي المنحني ضمن نفس المشروع تُبرهن على تنوع قدراتنا. تتطلب مادة PVB تحكمًا محددًا في درجة الحرارة والرطوبة أثناء عملية التجميع، بينما تتطلب مادة SGP عملية إزالة هواء مطولة وضغوطًا أعلى في الأوتوكلاف. تعمل منشأتنا بخطوط تصفيح مخصصة لكل نوع من أنواع الطبقات البينية، مع:
تركيب غرفة نظيفة من الفئة 1 لمنع التلوث.
إزالة الهواء من الأكياس المفرغة مصممة خصيصًا لمجموعات الطبقات البينية المنحنية والسميكة.
أوتوكلافات منحنية كبيرة الحجم قادرة على معالجة الألواح التي يزيد طولها عن 8 أمتار. وسواء كانت الطبقات من مادة PVB أو SGP، فإن الألواح المركبة الناتجة تكون خالية من الفقاعات، وشفافة بصريًّا، وملتصقة تمامًا على طول الحافة المنحنية بأكملها.
تتطلب إدارة الإنتاج المتوازي لرقائق PVB المقواة بالحرارة مع رقائق SGP المطلية بالفريت والمقسّاة لمشروع واحد تخطيطًا متطورًا وتنسيقًا دقيقًا في الجودة. وقد مكننا مصنعنا المتكامل — الذي يضم عمليات الثني، والتغطية بالفريت، والتقسية، والتصفيح داخليًّا — من تسليم كلا النوعين في الموعد المحدد، مع مظهر جمالي فائق الوضوح وتشطيبات حواف متسقة، بحيث تبدو الواجهة وكأنها تصميم واحد متماسك.
تم تنفيذ عملية نقل الألواح الزجاجية المصفحة المنحنية التي يبلغ طولها 7.3 متر من مصنعنا إلى موقع تشيانتان في منطقة بودونغ بشانغهاي بدقة عسكرية. وقد ضمنت منصات النقل المنحنية المصممة خصيصًا لدينا، والمزودة بحوامل تلامسية كاملة ومقطورات هوائية مزودة بنظام تخميد الاهتزازات، وصول كل لوح — سواء كان وحدة HS المزججة الأكثر حساسية أو الزجاج الرقائقي SGP المتين — في حالة ممتازة، جاهزًا للتركيب الفوري.
يُبرز مشروع «شانغريلا تشيانتان» في شنغهاي اتساع وعمق شركة «تشونغبو جلاس» القدرات:
الريادة في مجال أحجام الزجاج المنحني: يعالج فرن التصلب المنحني الخاص بنا الزجاج الذي يصل طوله إلى 12,000 مم، مما يجعل الألواح التي يبلغ طولها 7,330 مم حجمًا مجربًا ومثبتًا في محفظة إنتاجنا.
خبرة مزدوجة في مجال المعالجة الحرارية: نحن نوفر الزجاج المنحني المقوى حرارياً (شبه المقسّى) والمقسّى بالكامل، مما يتيح للمهندسين المعماريين تحقيق التوازن الأمثل بين الجودة البصرية والقوة الهيكلية — كل ذلك من مورد واحد.
دمج الفريت الخزفي على الزجاج المنحني: نحن متخصصون في تطبيق أنماط الفريت الخزفي على الزجاج المنحني من أي نوع من أنواع المعالجة الحرارية، وحرقها، مما يضمن الحصول على تظليل زخرفي ووظيفي دائم وخالٍ من العيوب البصرية.
القدرة على العمل مع طبقات متعددة: تتعامل منشأتنا مع الألواح المركبة من نوع PVB وSGP بنفس القدر من الخبرة. ونقوم بمطابقة الطبقة البينية مع المتطلبات الدقيقة المتعلقة بالسلامة والهيكل والصوت لكل منطقة من مناطق المبنى.
قوام فائق الوضوح: جميع طبقات الزجاج مصنوعة من زجاج عالي الجودة منخفض الحديد، مما يضمن شفافية مشرقة ومحايدة تعزز تجربة الضيوف الفاخرة وتوفر إطلالات بألوان حقيقية.
محفظة مشاريع ضيافة ذات سجل حافل: ينضم فندق «شانغريلا تشيانتان» في شنغهاي إلى مجموعتنا المتميزة من مشاريع الفنادق ذات الخمس نجوم، والتي تشمل فندق «كونراد شينزين» (زجاج عملاق متعدد التكوينات)، وفندق «جي دبليو ماريوت بكين سنترال» (زجاج مزدوج معزول منحني ومقاوم للحريق)، فندق بانيان تري نانجينغ (زعانف هيكلية بطول 12 مترًا)، وفندق جراند حياة داليان (زعانف فائقة السماكة). إن سجلنا الحافل في تقديم حلول زجاجية معقدة لقطاع الضيافة الفاخرة لا مثيل له.
إن فندق شانغريلا تشيانتان في شنغهاي يستقبل المكان ضيوفه الآن بواجهة زجاجية ذات انحناءات أنيقة تعكس أعلى معايير الفخامة والتميز التقني — وقد أصبح ذلك ممكناً بفضل شركة «تشونغبو» للزجاج. لقد قمنا بالتسليم ألواح مغلفة منحنية فائقة الوضوح مقاس 7,330 مم × 1,720 مم في شكلين: زجاج مقوى حرارياً باستخدام مادة PVB وفريت خزفي لتحقيق الكمال البصري، وزجاج مقسّى بالكامل باستخدام مادة SGP لضمان أقصى درجات الأمان. ويُعد هذا المشروع دليلاً قاطعاً على قدرة شركة Zhongbo Glass على توفير حل متكامل ومتعدد التقنيات للزجاج المنحني لأرقى المواقع في العالم.
اتصل بشركة Zhongbo Glass اليوم لمناقشة كيف يمكن لقدراتنا في مجال الزجاج المنحني والمصقول والمصفح أن تساهم في تحقيق مشروعكم القادم الذي سيشكل معلمًا بارزًا في قطاع الضيافة أو القطاع التجاري. من مرحلة التصور وحتى الإنجاز، يقف فريقنا الهندسي على أهبة الاستعداد للتعاون معكم.
