Projektstandort:
Provinz Guizhou
Glas Konfiguration:
12 mm + 1,52 SGP + 15 mm + 1,52 SGP + 12 mm
hochtransparentes, im Siebdruckverfahren bedrucktes, gehärtetes Verbundglas
Maximale Glasgröße:
3850 mm × 2950 mm × 1800 mm × 2200 mm

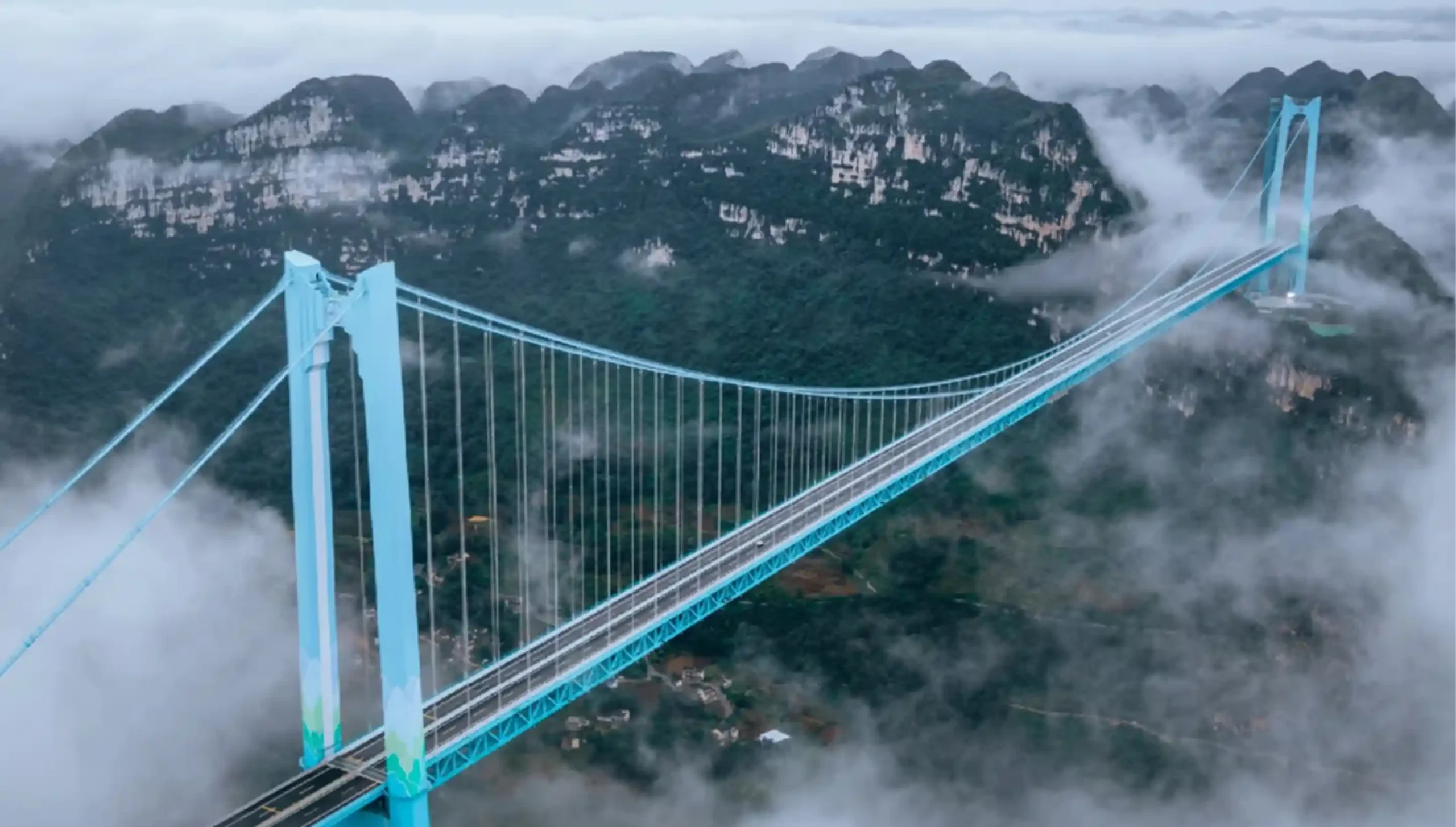

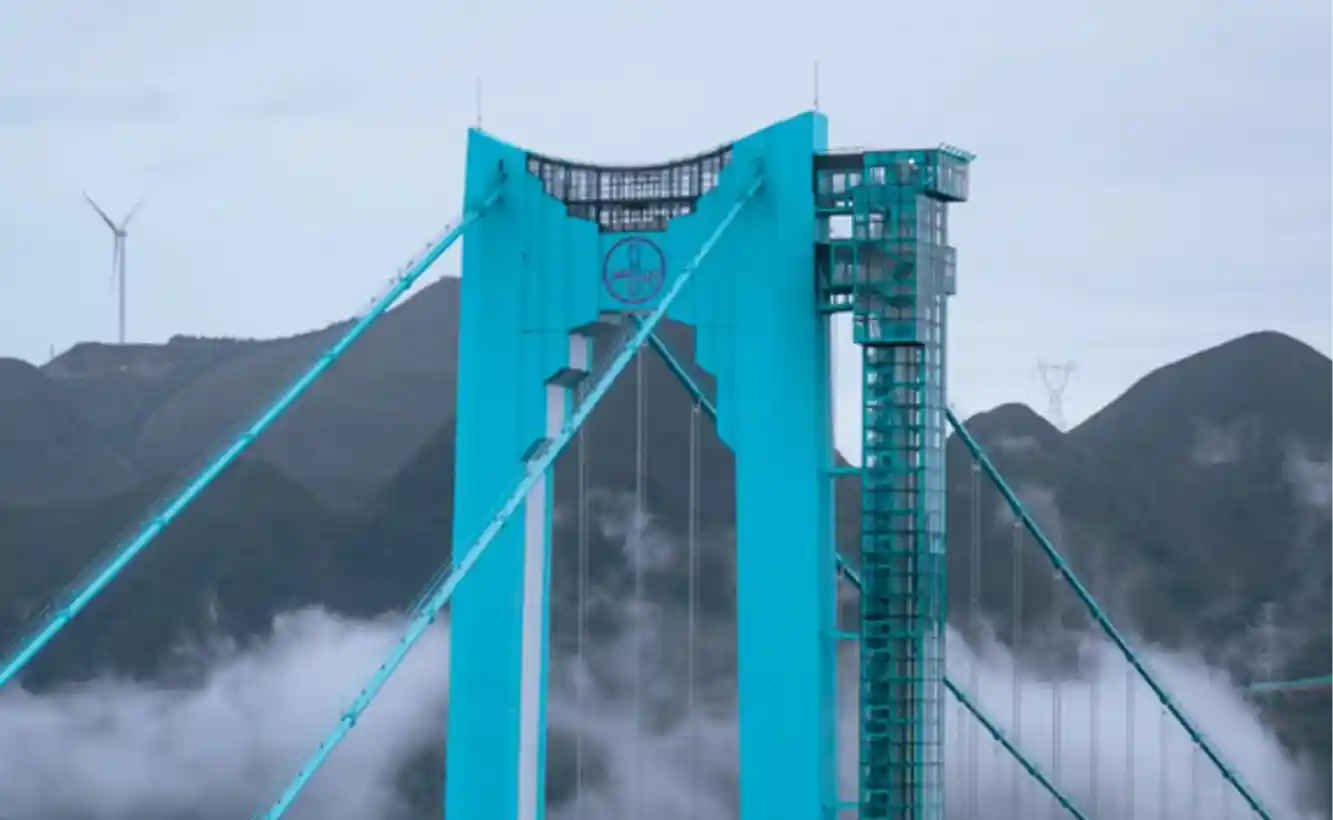

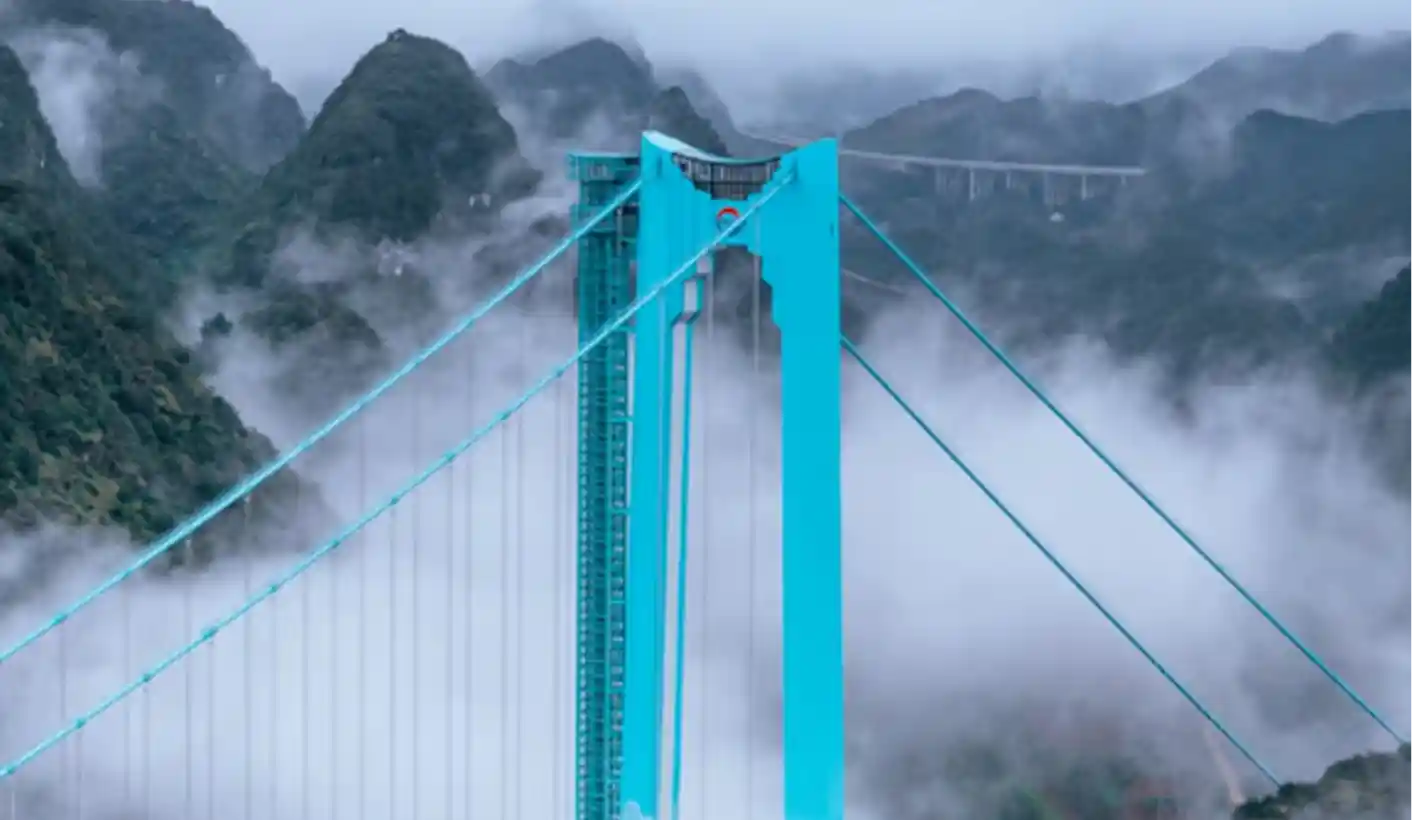

Bei Zhongbo Glass… sind wir mit extremen Herausforderungen im Bereich der Glaskonstruktion bestens vertraut. Die Huajiang-Brücke in Guizhou ist ein technisches Meisterwerk – eine der höchsten und spektakulärsten Brücken der Welt, die eine tiefe Schlucht inmitten einer atemberaubenden Karstlandschaft überspannt. Als ein transparenter Glaslaufsteg in diese rekordbrechende Brücke integriert wurde, waren absolute Sicherheit, Langlebigkeit und optische Klarheit unverzichtbare Voraussetzungen. Wir wurden ausgewählt, die maßgefertigten Glasbodenplatten herzustellen, die es den Besuchern ermöglichen, die atemberaubende Tiefe der Schlucht unter ihren Füßen zu erleben.
Unsere Aufgabe bestand darin, hochklare, im Siebdruckverfahren bedruckte, dreischichtige SGP-Verbundglasplatten die als tragfähige Fußgängerböden dienen. Jede Platte musste strukturelle Festigkeit, Rutschfestigkeit und kristallklare Transparenz vereinen – und dabei den extremen Wetterbedingungen in großer Höhe sowie ständigem Fußgängerverkehr standhalten. Der gläserne Fußweg der Huajiang-Brücke ist heute eine Touristenattraktion von Weltklasse, und unter den Schritten jedes Besuchers befindet sich Glas, das von Zhongbo Glass nach strengsten Sicherheitsstandards gefertigt wurde.
Für die Brückendeck- und Gehwegplatten haben wir einen maßgeschneiderten Verbundwerkstoff aus Verbundglas entwickelt, der speziell für horizontale Fußgängerbelastungen optimiert ist:
12 mm ultraklares Hartglas + 1,52 mm SentryGlas® Plus (SGP) + 15 mm ultraklares Hartglas + 1,52 mm SGP + 12 mm ultraklares Hartglas – siebbedrucktes Verbundglas
Diese Konstruktion ist ein Paradebeispiel für herausragende Leistungen im Bereich des strukturellen Glasbaus:
Dreilagiges asymmetrisches Design: Zwei äußere 12-mm-Schichten und eine mittlere 15-mm-Schicht ergeben insgesamt 39 mm ultraklares Glas. Der dickere Kern erhöht die Biegesteifigkeit der Scheibe, während die symmetrischen Außenschichten die Spannungen ausgleichen. Dieser optimierte Schichtaufbau sorgt für maximale Tragfähigkeit pro Kilogramm Glas.
Ausschließlich ultraklares (eisenarmes) Hartglas: Jede Scheibe besteht aus hochwertigem, eisenarmem Glas und ist vollständig gehärtet, sodass eine Oberflächenkompression von über 69 MPa erreicht wird. Die ultraklaren Eigenschaften garantieren einen brillanten, neutralen Blick auf die darunter liegende Schlucht – ganz ohne den grünlichen Schimmer von Standardglas.
Zwei 1,52 mm dicke SGP-Zwischenschichten: Die SentryGlas® Plus-Ionoplast-Zwischenschicht verbindet alle drei Glasschichten zu einem monolithischen Verbundwerkstoff. Die hohe Steifigkeit und Reißfestigkeit von SGP (fünfmal so hoch wie die von PVB) stellen sicher, dass selbst im höchst unwahrscheinlichen Fall eines Bruchs aller Glasschichten die gesamte Scheibe intakt und tragfähig bleibt, wodurch jegliche Durchsturzgefahr verhindert wird.
Rutschfeste Oberfläche mit Siebdruck: Ein individuell gestaltetes Keramikfrittenmuster wird im Siebdruckverfahren auf die Glasoberfläche aufgebracht und beim Tempern mit dem Glas verschmolzen. Dadurch entsteht eine dauerhafte, widerstandsfähige rutschfeste Struktur, die den Fußgängern Halt bietet, ohne die Durchsicht zu beeinträchtigen. Das Muster mindert zudem den visuellen Schwindel, indem es subtile visuelle Orientierungspunkte bietet.
Gesamtdicke übersteigt 42 mm: Mit einer Glasdicke von 39 mm und einer SGP-Schicht von 3,04 mm ist jede fertige Platte eine starre Tragplatte, die für intensive öffentliche Nutzung geeignet ist.
Für den Glasgang der Huajiang-Brücke wurden Platten in verschiedenen Größen benötigt, um der komplexen Geometrie der Brückenfahrbahn gerecht zu werden. Unser Fertigungsumfang umfasste Platten mit folgenden Abmessungen:
Maximale Abmessung A: 3.850 mm × 2.950 mm — Ein fast 11,4 Quadratmeter großer, durchgehender Glasboden.
Maximale Abmessung B: 1.800 mm × 2.200 mm — Kompakte, aber dennoch robuste Baugruppen.
Die größten Platten mit einer Länge von über 3,8 Metern gehören zu den größten begehbaren Glasbodenplatten, die im öffentlichen Bereich zum Einsatz kommen. Jede Platte wiegt mehrere hundert Kilogramm und muss das Gewicht mehrerer Besucher gleichzeitig tragen, wobei hohe Sicherheitsreserven hinsichtlich Stoßbelastung, Biegung und Ermüdung durch Umwelteinflüsse gewährleistet sind.
Die Herstellung von siebgedruckten, dreilagigen SGP-Laminaten dieser Größe für den horizontalen Einsatz im Bauwesen erfordert, dass jeder Prozess – Siebdruck, Temperierung und Laminierung – mit einer Präzision ausgeführt wird, wie sie sonst nur für lebensrettende Komponenten vorgesehen ist. Bei Zhongbo Glass, Wir haben diese Herausforderung mit bewährtem Fachwissen gemeistert.
Das Aufbringen eines Siebdruckmusters auf die oberste Schicht aus 12 mm starkem, ultraklarem Glas und das anschließende Härten auf volle Festigkeit bei Abmessungen von bis zu 3.850 mm erfordern höchste Präzision. Unser Verfahren:
Automatisierter Siebdruck trägt das Keramiktintenmuster gleichmäßig auf die gesamte Glasoberfläche auf.
Gleichzeitiges Schmelzen und Temperieren in unserem riesigen Flachtemperofen, wo die Keramiktinte zu einer dauerhaften, UV-beständigen Oberfläche aushärtet, während das Glas eine vollständige Oberflächenverdichtung von über 69 MPa erreicht.
Die so entstehende rutschfeste Oberfläche ist dauerhaft verbunden, abriebfest und optisch einheitlich – und gewährleistet somit sowohl Sicherheit als auch eine hochwertige Optik.
Das Laminieren von drei großen Schichten unterschiedlicher Dicke (12 mm/15 mm/12 mm) mit SGP-Zwischenlagen erfordert eine außergewöhnliche Präzision. Die asymmetrische Dickenkombination kann bei unsachgemäßer Handhabung zu Spannungsungleichgewichten führen. Unser Ansatz:
Präzise Glasanpassung: Jede Schicht wurde per CNC-Fräse auf die exakten Maße zugeschnitten und an den Kanten poliert, wobei die Kanten auf Mikrorisse geprüft wurden.
Aufbau eines Reinraums der Klasse 1 um jegliche Verunreinigung zu verhindern, die unter Fußgängerbelastung als Auslöser für einen Versagensanfang dienen könnte.
Mehrstufige Entlüftung von Vakuumbeuteln speziell für dicke, steife SGP-Stapel entwickelt, um die Luft vollständig aus den Klebefugen zu entfernen.
Individuell angepasster Autoklavzyklus in unserem Großformat-Autoklav, wobei gleichmäßige Wärme und gleichmäßiger Druck angewendet werden, um die gesamte Platte vollständig zu verbinden, ohne dass es zu einer Verschiebung des Glases oder einer Ausdünnung der Zwischenschicht kommt.
Das fertige Laminat ist blasenfrei, kristallklar und strukturell monolithisch – und hält jahrzehntelang starkem Fußgängerverkehr stand.
Bei einem Glasboden im Außenbereich, der Regen, UV-Strahlung und Temperaturschwankungen ausgesetzt ist, kommt der Kantenqualität eine entscheidende Rolle zu. Unsere Platten verfügen über präzisionsgeschliffene und polierte Kanten, die anschließend durch das Tragwerksystem der Brücke geschützt werden. Die Kombination aus den feuchtigkeitsbeständigen Eigenschaften von SGP und unserer Kantenverarbeitung gewährleistet eine langfristige Haltbarkeit im wechselhaften Bergklima von Guizhou.
Der Transport schwerer, 42 mm dicker Glasplatten zu einer Brückenbaustelle in den Bergen von Guizhou ist eine logistische Herausforderung für sich. Wir haben maßgeschneiderte Transportgestelle mit verbesserter Schwingungsdämpfung und schützender Zwischenlage entwickelt. Jede Platte wurde mit umfassendem Kantenschutz geliefert und kam in einwandfreiem Zustand am Bauort an, bereit für den Einbau in das Stahltragwerk der Brücke.
Das Huajiang-Brückenprojekt stärkt Zhongbo Glass’ einzigartige Stellung als Hersteller, dem lebenswichtige Glaskonstruktionen anvertraut werden:
Fachwissen im Bereich fußgängerbelastbares Glas: Wir entwickeln Glasböden, Brücken und Laufstege, die statisch so ausgelegt sind, dass sie bestimmte Nutzlasten mit hohen Sicherheitsfaktoren tragen können. Unsere SGP-Verbundgläser erfüllen die strengsten weltweiten Normen für Überkopfverglasungen und begehbare Verglasungen.
Eigene Kapazitäten für Siebdruck und Keramikfritten: Wir bringen Keramikfrittenmuster auf Jumbo-Hartglas auf und verschmelzen sie mit diesem, wodurch wir maßgeschneiderte Lösungen für Rutschsicherheit, Dekoration und Sonnenschutz anbieten – alles dauerhaft integriert und witterungsbeständig.
SGP-Führungsrolle im Bereich Laminierung: Unsere speziell für das SGP-Verfahren ausgelegten Fertigungslinien verarbeiten mehrschichtige Laminate unterschiedlicher Dicke und erzeugen makellose Verbundwerkstoffe, die selbst unter extremsten Bedingungen ihre Integrität bewahren.
Kristallklare Transparenz für touristische Erlebnisse: Wir wissen, dass es bei einer Glasbrücke vor allem um die Aussicht geht. Unsere sorgfältige Auswahl an eisenarmem Glas sorgt dafür, dass man den darunter liegenden Canyon in seiner ganzen, unverfälschten Pracht sehen kann.
Bewährtes Portfolio an Brücken- und Bauglas: Die Huajiang-Brücke reiht sich in unsere herausragenden Projekte im Bereich der Glaskonstruktion ein, zu denen vor allem die weltberühmte Glasbrücke über den Zhangjiajie-Grand-Canyon (15 mm starke, dreilagige SGP-Bodenplatten) zählt. Unsere Erfolgsbilanz bei der Realisierung transparenter Böden für stark frequentierte öffentliche Sehenswürdigkeiten ist in China und weltweit unübertroffen.
Die Huajiang-Brücke in Guizhou bietet Besuchern nun einen atemberaubenden Blick auf die darunter liegende Schlucht – und das ganz sicher, dank der Siebdruck-beschichtete, ultraklares SGP-Verbundglasplatten Wir haben bei Zhongbo Glass. Erhältlich in Größen bis zu 3.850 mm × 2.950 mm Mit einer dreischichtigen Konfiguration von 12 mm + 15 mm + 12 mm beweisen diese Platten, dass unser Glas nicht nur für Fenster oder Fassaden geeignet ist – es bildet auch den Boden unter Ihren Füßen auf den aufregendsten Fußgängerbrücken der Welt. Wenn es um strukturelle Sicherheit geht, ohne dabei auf Transparenz zu verzichten, ist Zhongbo Glass die richtige Wahl.
Nehmen Sie noch heute Kontakt mit Zhongbo Glass auf um Ihre nächste Herausforderung im Bereich der Glaskonstruktion zu besprechen – sei es eine Glasbrücke, ein Glasboden, eine Glastreppe oder ein Glasvordach. Unser Ingenieurteam steht Ihnen vom Entwurf bis zur Montage zur Seite und liefert Glas, auf dem Sie sich voll und ganz sicher bewegen können.
