Ubicación del proyecto:
Ciudad de Chengdu, provincia de Sichuan
Configuración del cristal:
12+20 A+12+20 A+12, vidrio aislante templado de color blanco ultra
12+20 A+12+20 A+12, vidrio aislante templado curvado de color blanco ultra
Tamaño máximo del cristal:
2074 mm × 7250 mm

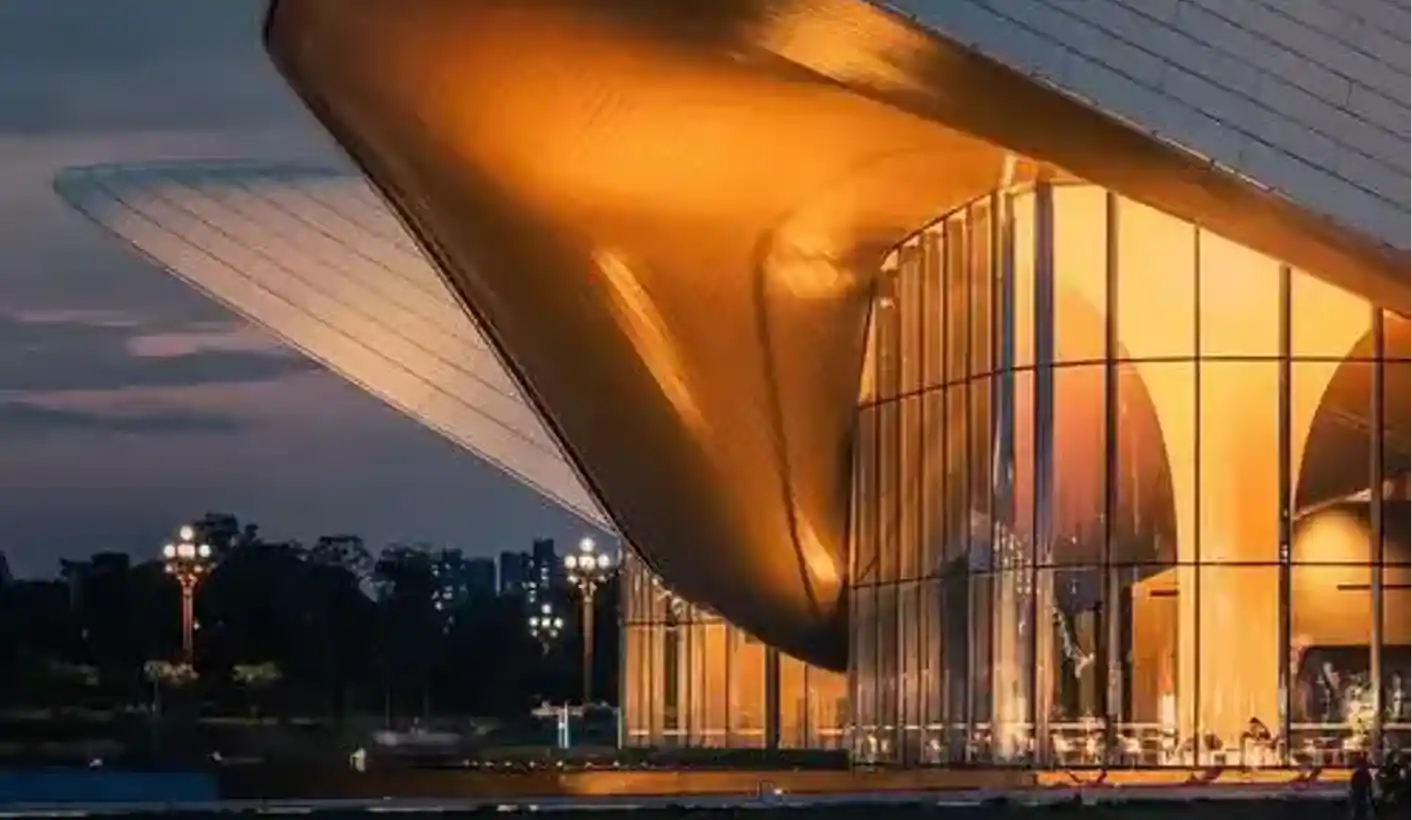

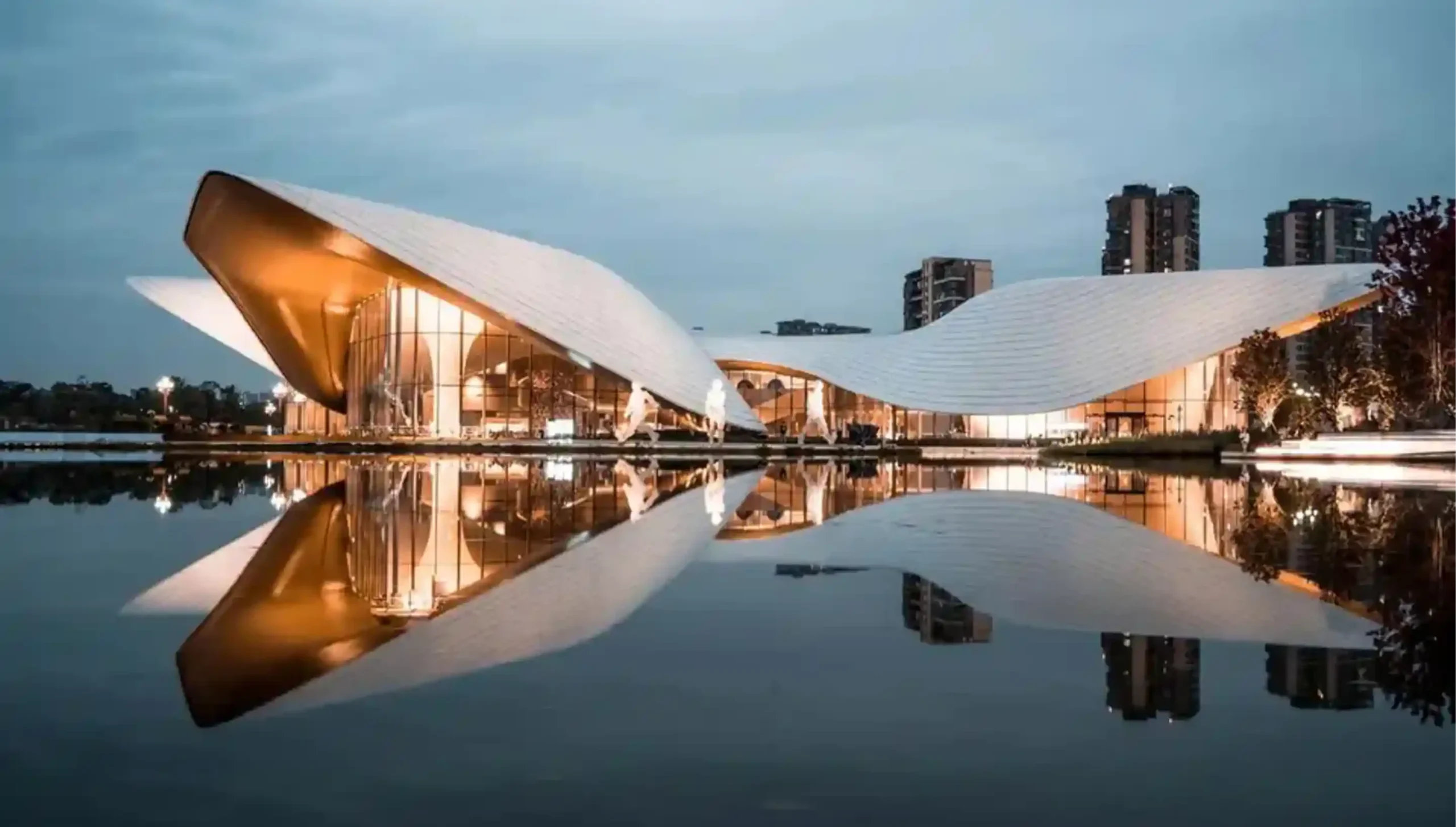

En Zhongbo Glass, nos apasiona ofrecer lienzos transparentes que pongan de relieve los logros artísticos de la humanidad. El Museo de Arte de Tianfu en Chengdu es un impresionante destino cultural, cuya arquitectura se concibió como un pabellón luminoso en el que la luz y la naturaleza interactúan con las obras de arte que alberga. La fachada exigía una solución de acristalamiento que ofreciera una estabilidad térmica propia de un museo, una claridad óptica sin concesiones y una elegante expresión geométrica, todo ello a una escala monumental. Fuimos seleccionados como fabricante exclusivo de vidrio para hacer realidad esta visión.
Nuestra misión consistía en suministrar unidades de vidrio aislante «super-jumbo» de triple acristalamiento tanto en geometrías planas como curvas, con alturas de panel que alcanzan 7 250 mm. Cada unidad cuenta con tres paneles de vidrio templado ultraclaro de 12 mm, separados por dos cámaras de aire de 20 mm, lo que permite lograr un aislamiento excepcional para el clima variable de Chengdu, al tiempo que ofrece una transparencia perfectamente neutra. La integración de elementos de triple acristalamiento, tanto planos como curvos, crea una envolvente de vidrio fluida y sin fisuras que difumina la frontera entre las galerías interiores del museo y los jardines de esculturas circundantes. Para Zhongbo Glass, el Museo de Arte de Tianfu representa la cúspide de nuestra capacidad para combinar dimensiones extremas, el procesamiento de formas curvas y la ingeniería térmica del triple acristalamiento bajo un mismo techo.
Para hacer realidad la visión del arquitecto de una fachada que fuera a la vez fluida y térmicamente eficiente, diseñamos y fabricamos dos configuraciones a juego con triple acristalamiento, idénticas en cuanto a materiales y prestaciones, pero distintas en cuanto a forma.
12 mm de vidrio templado ultraclaro + 20 mm de cámara de aire + 12 mm de vidrio templado ultraclaro + 20 mm de cámara de aire + 12 mm de vidrio templado ultraclaro — Unidad de vidrio triple aislante
12 mm de vidrio templado curvado ultratransparente + 20 mm de cámara de aire + 12 mm de vidrio templado curvado ultratransparente + 20 mm de cámara de aire + 12 mm de vidrio templado curvado ultratransparente — Unidad de vidrio aislante triple curvado
Excelencia común en ambos:
Vidrio templado totalmente transparente: Cada panel de 12 mm está fabricado con vidrio de alta calidad con bajo contenido en hierro, totalmente templado hasta alcanzar una compresión superficial superior a 69 MPa. Su composición ultratransparente elimina el tono verdoso del vidrio flotado común, proporcionando la luz natural pura y con colores fieles que resulta esencial para un museo de arte.
Dos cámaras de aire de 20 mm: Los dos amplios espacios de aire de 20 mm crean una barrera térmica muy eficaz, lo que reduce drásticamente la transferencia de calor y garantiza que el clima interior del museo se mantenga estable para la conservación de las delicadas obras de arte, al tiempo que se minimiza el consumo energético.
Aislamiento acústico excepcional: La estructura con triple acristalamiento ofrece una excelente insonorización, lo que protege las galerías del ruido exterior y crea un ambiente tranquilo para la observación.
Diseño simétrico y resistente: La disposición simétrica de las capas garantiza una distribución equilibrada de las tensiones entre los tres paneles, lo que mejora la durabilidad a largo plazo y la integridad estructural.
En tamaño máximo del panel de cristal tanto para configuraciones planas como curvas, se alcanzó 2.074 mm de ancho por 7.250 mm de alto — una única unidad de triple acristalamiento de más de 7,2 metros de altura y que ocupa casi 15 metros cuadrados. Cada panel consta de tres láminas de vidrio templado de 12 mm y pesa más de una tonelada una vez montado por completo con los marcos espaciadores y las juntas.
Producción vidrio aislante curvado de triple acristalamiento a esta escala supone un logro técnico excepcional. Las tres capas de vidrio curvado deben doblarse y templarse con un radio idéntico, para luego alinearlas con una precisión inferior al milímetro durante el montaje de la unidad de vidrio aislante (IGU), con el fin de mantener unas anchuras de cavidad uniformes y un sellado hermético perfecto. En Zhongbo Glass, lo hemos conseguido gracias a nuestras líneas de producción integradas para vidrio plano y curvado, con las que ofrecemos vidrio de calidad museística que combina la eficiencia térmica con un rendimiento óptico impecable.
El templado de vidrio ultraclaro de 12 mm en longitudes superiores a 7 metros requiere un horno capaz de mantener una uniformidad de temperatura extraordinaria para evitar la distorsión en forma de «onda de rodillo» o el arqueamiento, defectos que serían inmediatamente visibles en los impecables espacios de la galería. Nuestro horno de templado plano supergigante y horno de templado curvo de gran tamaño, ambas capaces de procesar vidrio de más de 10 000 mm, aplicaron fórmulas propias de vidrio con bajo contenido en hierro para obtener láminas templadas perfectamente planas y con una curvatura uniforme. En el caso de las unidades curvas, cada lámina se curvó con un radio exacto y repetible, lo que garantizó que los tres paneles encajaran a la perfección para el montaje de la unidad de vidrio aislante (IGU).
El montaje de una unidad de vidrio aislante curvada de triple acristalamiento es una de las operaciones más complejas en el ámbito del acristalamiento arquitectónico. Los tres paneles curvos deben estar separados por intervalos precisos de 20 mm a lo largo de toda su altura de 7,25 metros, y ambos marcos espaciadores deben seguir la misma curvatura. Cualquier desviación comprometería el sellado o provocaría una distorsión óptica. Nuestro proceso incluyó:
Marcos espaciadores curvos a medida fabricado para ajustarse al radio exacto del cristal templado.
Alineación guiada por láser en una estación específica para el montaje de unidades de vidrio aislante (IGU) curvas, colocando los tres paneles perfectamente paralelos a lo largo de la curva.
Aplicación robótica de doble sellado en ambas barras espaciadoras, creando un perímetro duradero y herméticamente sellado que impide la entrada de humedad y mantiene la integridad de la cavidad durante toda la vida útil del edificio.
Pruebas de paneles individuales en cuanto al punto de rocío y la durabilidad de las juntas, lo que garantiza que cada unidad curvada funcione con la misma fiabilidad que su equivalente plana.

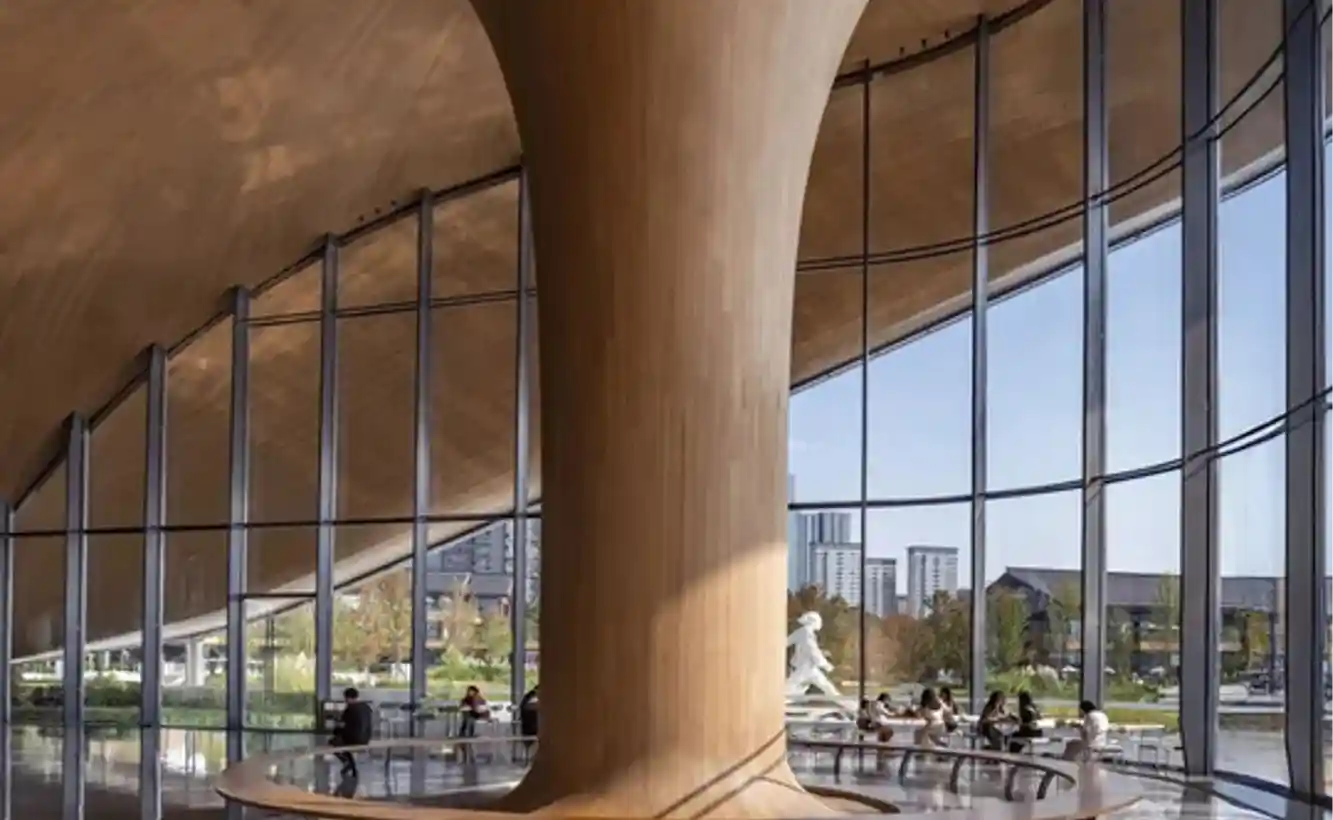

Los museos exigen un vidrio sin distorsión visual y con una neutralidad cromática perfecta. Nuestro vidrio ultraclaro con bajo contenido en hierro ofrece la mayor transmisión de luz visible del mercado, lo que permite contemplar las obras de arte bajo la luz natural del día sin alteraciones cromáticas. Los paneles planos templados presentan una ondulación mínima, mientras que los paneles curvos mantienen una curvatura suave y uniforme, sin torceduras ni aberraciones ópticas.
El transporte de unidades de triple acristalamiento, enormes y pesadas —especialmente las variantes curvas, más frágiles— desde nuestra fábrica de Henan hasta las instalaciones del museo en Chengdu requirió una logística especializada. Diseñamos bastidores de transporte a medida con estructura en forma de A y cunas curvas, dotados de un sistema mejorado de amortiguación de vibraciones. Los remolques con suspensión neumática y unas rutas de entrega cuidadosamente planificadas garantizaron que cada panel, ya fuera plano o curvo, llegara al lugar de la obra en perfectas condiciones, listo para su instalación inmediata en el sistema de fachada del museo.
El proyecto del Museo de Arte de Tianfu pone de manifiesto las excepcionales capacidades de alto nivel que hacen que Zhongbo Glass el socio de referencia para la arquitectura cultural de primer nivel:
Capacidad para triple acristalamiento de doble formato: Somos uno de los pocos fabricantes capaces de producir unidades de vidrio aislante de triple acristalamiento, tanto planas como curvas, en tamaños gigantes que superan los 7 metros, con un rendimiento térmico y una calidad estética idénticos.
Líneas de producción integradas para productos planos y curvos: Nuestra fábrica cuenta con hornos de templado supergigantes, tanto para piezas planas como curvas, lo que permite una producción fluida de configuraciones planas y curvas a juego para un mismo proyecto.
Montaje de unidades de vidrio aislante (IGU) con curvatura de precisión: Nuestra tecnología especializada en el montaje de unidades de vidrio aislante (IGU) curvadas garantiza que las configuraciones de vidrio curvado más complejas cumplan los mismos rigurosos estándares de estanqueidad y durabilidad que las unidades planas.
Un compromiso muy claro: Todo el vidrio es de alta calidad y con bajo contenido en hierro, lo que garantiza la transparencia brillante y neutra que exigen los museos para la exposición de objetos y la experiencia de los visitantes.
Cartera de proyectos emblemáticos de probada eficacia: El Museo de Arte de Tianfu viene a enriquecer nuestra distinguida colección de proyectos culturales, entre los que se incluyen el Museo del Gran Canal de Sui y Tang (vidrio aislante de doble acristalamiento (IGU) reforzado térmicamente de 9,2 m), el Pabellón Este del Museo de Shanghái (nervaduras estructurales de 12,4 m) y la pintura de peonías de la Plaza de las Peonías de Luoyang (vidrio aislante serigrafiado de 9 m). Nuestra trayectoria en el suministro de vidrio complejo y adaptado al clima para los espacios públicos más preciados de China no tiene parangón.
En Museo de Arte de Tianfu Ahora da la bienvenida a los visitantes con una fachada de cristal luminosa que combina a la perfección la transparencia de las superficies planas y curvas, a la que da vida Zhongbo Glass. Entregamos Unidades de vidrio aislante templado de triple acristalamiento ultratransparente de 7.250 mm × 2.074 mm tanto en geometrías planas como curvas, logrando la estabilidad térmica, la pureza óptica y la fluidez arquitectónica que exige un museo de arte de talla mundial. Este proyecto constituye un ejemplo paradigmático de nuestra capacidad para fabricar las configuraciones de vidrio aislante más complejas a una escala que pocos pueden igualar.
Ponte en contacto con Zhongbo Glass hoy mismo para descubrir cómo nuestras soluciones de vidrio de gran formato, tanto plano como curvado, con triple acristalamiento, pueden realzar su próximo proyecto cultural, comercial o institucional. Desde museos hasta galerías, pasando por centros de artes escénicas, nuestro equipo de ingeniería está preparado para hacer realidad su visión de transparencia.
