موقع المشروع:
لويانغ، مقاطعة خنان
تكوين الزجاج:
12 مم + 1.78 SGP + 12 مم + 16A + 12 مم + 1.78 SGP + 12 مم
زجاج عازل مصفح ومقوى ومطبوع بالشاشة الحريرية فائق الوضوح
الحد الأقصى لحجم الزجاج:
2100 مم × 9000 مم

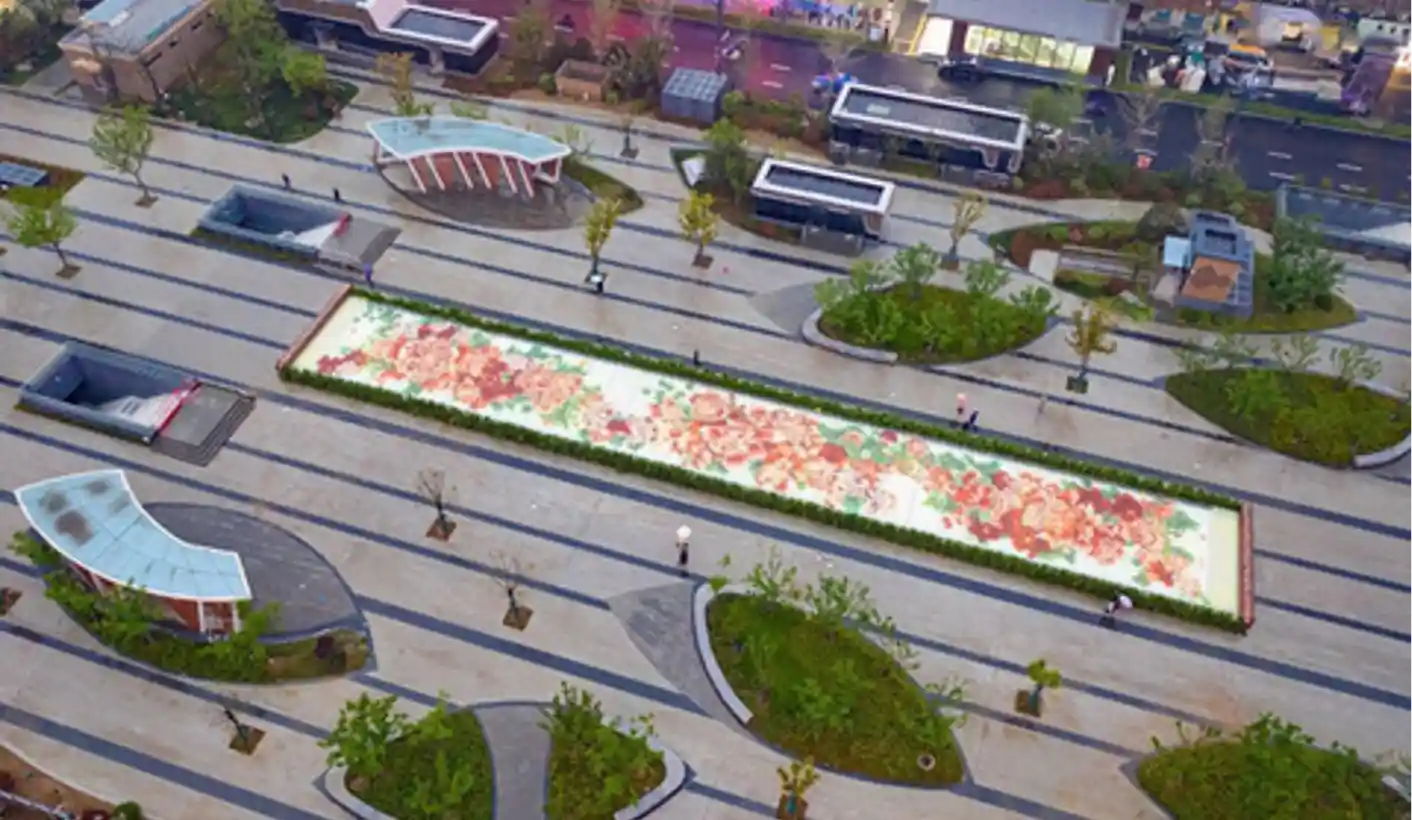

في شركة «تشونغبو» للزجاج، ونحن نفخر فخرًا كبيرًا بالمشاريع التي تسلط الضوء على التراث الثقافي لمقاطعتنا الأم، هينان. إن لوحة زهرة الفاوانيا في ساحة الفاوانيا بلو يانغ هو عمل فني عام مذهل يحول الزجاج المعماري إلى لوحة فنية عملاقة تكرّم هوية مدينة لويانغ باعتبارها «مدينة الفاوانيا». وقد تطلب هذا الجدار الزجاجي المذهل الذي يبلغ ارتفاعه 9 أمتار حلاً زجاجياً يجمع بسلاسة بين الطباعة الفنية بالشاشة الحريرية على نطاق واسع، والمتانة الهيكلية، والعزل الحراري العالي — كل ذلك في وحدة زجاجية عازلة واحدة ضخمة.
تم اختيارنا كشركة تصنيع وحيدة لتجسيد هذه الرؤية على أرض الواقع. وكانت مهمتنا تتمثل في تصنيع ألواح زجاجية عازلة مغلفة بتقنية SGP ومطبوعة بالشاشة الحريرية بحجم ضخم التي يمكنها عرض نمط زهور الفاوانيا المفعمة بالحيوية على أبعاد شاهقة، وتتحمل الظروف الخارجية، وتوفر أداءً موفرًا للطاقة للمساحة العامة المجاورة. وكانت النتيجة اندماجًا مذهلاً بين الفن والهندسة، يمتد إلى ارتفاع 9 أمتار ويُظهر براعتنا في زجاج عازل زخرفي كبير الحجمs — في قلب مقاطعة خنان.
تطلب الجدار المميز تصميمًا زجاجيًا يجمع في آن واحد بين كونه غلافًا هيكليًّا وحاجزًا حراريًّا وعملًا فنيًّا مطبوعًا عالي الوضوح. وقد قمنا بتسليم وحدة زجاج عازل مصممة خصيصًا لهذا الغرض:
12 مم زجاج مقسّى فائق الوضوح مطبوع بالشاشة الحريرية + 1.78 مم SentryGlas® Plus (SGP) + 12 مم زجاج مقسّى فائق الوضوح / تجويف هوائي 16 مم / 12 مم زجاج مقسّى فائق الوضوح + 1.78 مم SGP + 12 مم زجاج مقسّى فائق الوضوح مطبوع بالشاشة الحريرية — زجاج عازل مصفح
يمثل هذا التكوين وحدة زجاجية مزدوجة (IGU) عالية الأداء ومتناظرة تمامًا:
اللوحة الخارجية المصفحة: طبقتان من الزجاج المقسّى فائق الوضوح بسماكة 12 مم، مربوطتان بطبقة SGP بسماكة 1.78 مم. ويتميز السطح الخارجي (#1) بنمط زهرة الفاوانيا المطبوع بالشاشة الحريرية بشكل دائم، والذي تم دمجه في الزجاج أثناء عملية التقسية. الطبقة الداخلية بسماكة 12 مم شفافة وبيضاء فائقة النقاء، مما يتيح رؤية العمل الفني بعمق ووضوح، بينما توفر الطبقة البينية من مادة SGP السلامة الهيكلية واستقرار الحواف.
تجويف هوائي بقطر 16 مم: يوفر الفراغ الهوائي المُحكم العزل الحراري الممتاز، مما يقلل من انتقال الحرارة ويمنع تكوّن التكثيف — وهو أمر ضروري لجدار زجاجي كبير مفتوح للجمهور ومعرض للتقلبات الموسمية في درجات الحرارة في لويانغ.
اللوحة الداخلية المصفحة: أما الطبقة المصفحة الموجهة نحو الداخل فهي صورة معكوسة: طبقتان من الزجاج المقسّى فائق الوضوح بسماكة 12 مم مع طبقة SGP بسماكة 1.78 مم، وقد يحتوي السطح الداخلي (#4) على نمط مطبوع بالشاشة الحريرية أو طبقة خلفية خزفية واقية تغطي السطح بالكامل، وفقًا لهدف التصميم. وحتى بدون طبقة فريت ثانية، يضمن التصميم المكون من طبقتين من اللامينيت السلامة على كلا الجانبين.
زجاج شفاف تمامًا بالكامل: كل طبقة مصنوعة من زجاج منخفض المحتوى من الحديد، مما يضمن ظهور زهور الفاوانيا المرسومة بألوان زاهية وواقعية تمامًا دون أي مسحة خضراء — بنفس الحيوية التي تتمتع بها حديقة حقيقية في ذروة الإزهار.
إن الحجم الأقصى للوحة الزجاجية كان الهدف من هذا المشروع هو 2,100 مم عرضًا × 9,000 مم ارتفاعًا — لوح زجاجي عازل واحد ضخم يبلغ ارتفاعه 9 أمتار. ولتوضيح حجم هذا الأمر:
يبلغ ارتفاع اللوحة الواحدة ما يعادل ارتفاع مبنى مكون من ثلاثة طوابق.
تبلغ مساحة كل لوحة حوالي 19 مترًا مربعًا، ويزيد وزنها عن طن واحد بكثير.
تخلق نسبة العرض إلى الارتفاع التي تبلغ حوالي 1:4.3 لوحة زجاجية أنيقة تشبه العمود.
تصنيع وحدة زجاج عازل بهذا الارتفاع مزودة بطبقات SGP مطبوعة بالشاشة الحريرية إنه إنجاز يتطلب إتقانًا تامًا لكل خطوة من خطوات الإنتاج. في شركة «تشونغبو» للزجاج، إن الزجاج المزدوج المعزول (IGU) الذي يبلغ طوله 9 أمتار يقع ضمن نطاق قدراتنا في تصنيع الزجاج العملاق، كما أن إضافة الطباعة الزخرفية بالشاشة الحريرية تحول التحدي التقني إلى إنجاز فني.

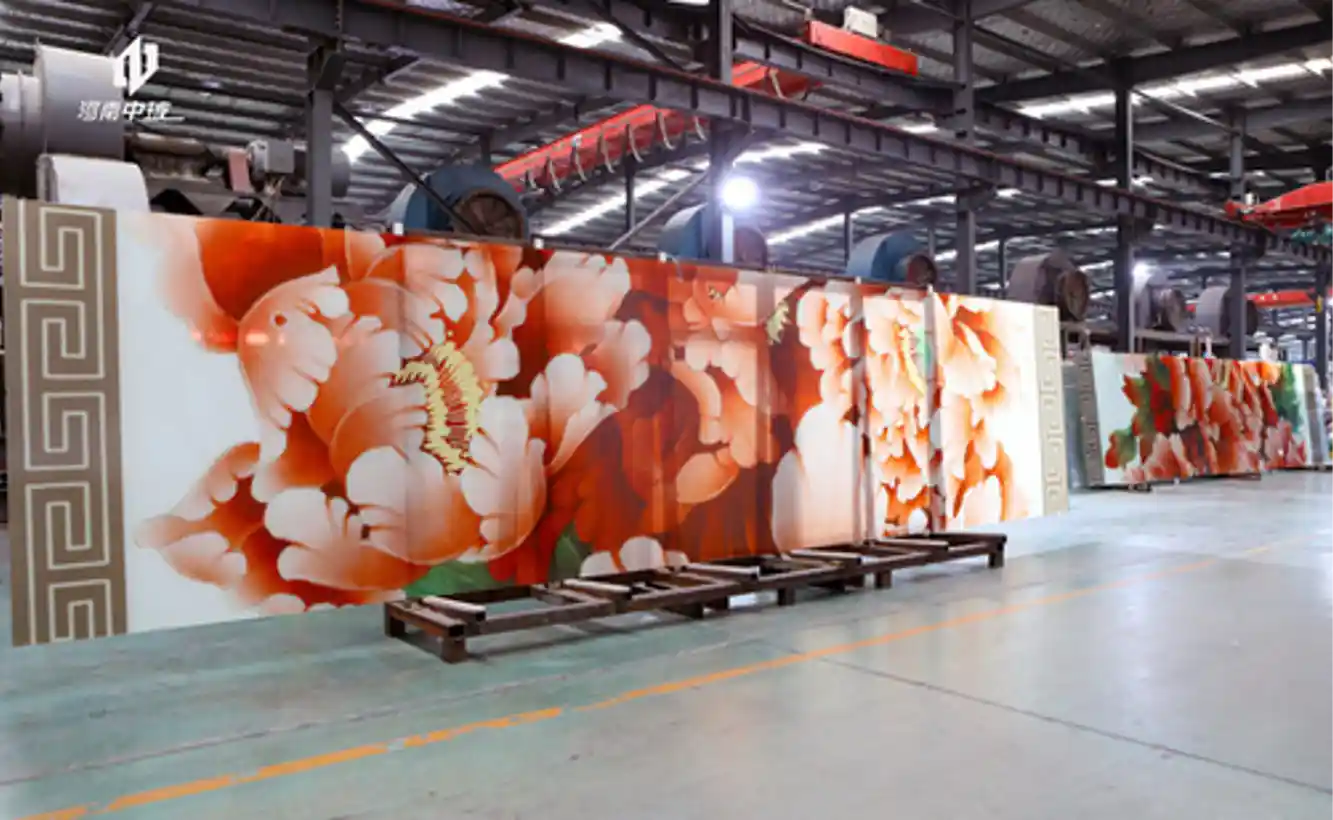

كان التحدي الأول هو نقل عمل فني مفصل لزهور الفاوانيا إلى عدة ألواح زجاجية يبلغ طول كل منها 9 أمتار، مع ضمان دقة التوافق التام وتناسق الألوان. وقد استخدمنا الطباعة الآلية بالشبكة الحريرية على الأوراق الضخمة قادرة على معالجة الزجاج الذي يصل طوله إلى 10,000 مم. تم تطبيق الحبر الخزفي في طبقات دقيقة لتحقيق عمق اللون والتدرجات اللونية والخطوط المطلوبة. طُبعت كل لوحة بمعايرة متطابقة لضمان أن تبدو اللوحة الجدارية للفاوانيا كتركيبة واحدة متناسقة عبر جميع الأقسام المركبة.
ثم انتقل الزجاج المطبوع إلى... فرن تسخين مسطح فائق الحجم. يتطلب تقسية لوح من الزجاج فائق الوضوح يبلغ طوله 9 أمتار وسماكته 12 ملم عملية تسخين وتبريد خاضعة لرقابة صارمة لتجنب تشوه «موجة الأسطوانة» أو الانحناء أو تدهور جودة الطباعة. وقد نجحت مقاطع التصلب منخفضة الحديد الخاصة بنا في إنضاج الفريت الخزفي في الوقت نفسه حتى الوصول إلى المتانة الكاملة، وتحقيق ضغط سطحي يزيد عن 69 ميجا باسكال. والنتيجة: عمل فني ملتصق بشكل دائم ومقاوم للخدش على زجاج أمان مُقسّى بالكامل.
يتطلب تصفيح طبقتين بطول 9 أمتار مع طبقة وسيطة من مادة SGP بسماكة 1.78 مم، لكل من المكونات الخارجية والداخلية للوحدة الزجاجية العازلة (IGU)، بيئة خالية من الغبار، وعملية إزالة الهواء المطولة، وقدرة هائلة للأوتوكلاف. وتضمنت عمليتنا ما يلي:
تركيب غرفة نظيفة من الفئة 1 لمنع حدوث أي عيوب جسيمية في خط الالتصاق.
إزالة الهواء من الأكياس المفرغة مصممة خصيصًا للألواح الخشبية الطويلة والضيقة.
دورة مخصصة للأوتوكلاف في جهاز التعقيم الضخم الخاص بنا، مما يضمن التصاق مادة SGP بدون فقاعات ومن الحافة إلى الحافة على طول الارتفاع البالغ 9 أمتار بالكامل.
وقد ظهرت كل لوحة مغلفة بوضوح تام، حيث كانت الصورة المطبوعة بالشاشة الحريرية مرئية تمامًا ومحمية داخل الطبقة المغلفة أو على سطحها وفقًا للتصميم.
يُعد دمج لوحين مصفحين بطول 9 أمتار في وحدة زجاج عازل محكمة الإغلاق تمامًا ذات تجويف موحد يبلغ 16 ملم مهمة تتطلب دقة عالية. وقد استخدمنا رافعات تفريغ متزامنة، وأدلة محاذاة بالليزر، ونظامًا آليًّا لتطبيق الختم المزدوج من أجل إنشاء ختم محيطي محكم الإغلاق. وخضعت كل وحدة زجاجية عازلة لاختبارات للتأكد من سلامة التجويف، ونقطة الندى، والمحاذاة البصرية لضمان الأداء الحراري والجمالي على المدى الطويل.
بصفتنا شركة تصنيع مقرها في مقاطعة خنان، قدمنا دعمًا لوجستيًا سلسًا لمشروع لويانغ هذا. وقد أتاح قربنا من موقع المشروع مسارات نقل أقصر وأكثر أمانًا، وخفض مخاطر التلف أثناء النقل، والقدرة على التسليم في الوقت المحدد. وحمت منصات النقل الرأسية المصممة خصيصًا الألواح التي يبلغ طولها 9 أمتار أثناء الرحلة، كما كفل فريق الدعم المحلي الخاص بنا تركيبها بشكل مثالي في الموقع.
تُبرز لوحة «الفاوانيا» الموجودة في ساحة الفاوانيا في لويانغ المزايا الفريدة التي تجعل شركة «تشونغبو» للزجاج الشريك المثالي لمشاريع الزجاج الزخرفي الضخمة:
الطاقة الإنتاجية للزجاج العازل الضخم: نقوم بشكل روتيني بإنتاج وحدات زجاجية مزدوجة (IGU) يصل طولها إلى 13,500 مم. وتعد الألواح التي يبلغ طولها 9,000 مم المخصصة لهذا المشروع حجمًا أثبت كفاءته ضمن نطاق قدراتنا التصنيعية للوحدات فائقة الحجم.
فن الطباعة بالشاشة الحريرية داخل الشركة: تتيح تقنية الطباعة بالشاشة الحريرية ذات الحجم الكبير التي نستخدمها إعادة إنتاج الأعمال الفنية المعقدة على الزجاج الذي يصل طوله إلى 10 أمتار، مع ضمان اتساق الألوان ومتانة دائمة بفضل استخدام الفريت الخزفي. نحن نسد الفجوة بين الزجاج المعماري والفن العام.
التصفيح وفقًا لمعايير SGP من أجل السلامة والوضوح: تنتج خطوط الإنتاج المخصصة لـ SGP لدينا زجاجًا مصفحًا يفي بأشد معايير السلامة صرامةً، مع الحفاظ في الوقت نفسه على النقاء البصري المطلوب للزجاج الزخرفي.
التميز في الزجاج فائق الوضوح: نحن نستخدم زجاجًا عالي الجودة منخفض المحتوى من الحديد فقط، حتى تظل ألوان لوحة الفاوانيا زاهية وأصيلة، دون أي مسحة خضراء.
جذور في هينان، جودة عالمية المستوى: نحن موجودون في مقاطعة خنان، ونفخر بخدمة مقاطعتنا الأم بنفس التكنولوجيا المتطورة والجودة التي نصدرها إلى جميع أنحاء العالم. ويضمن وجودنا المحلي استجابة أسرع، وتكاليف نقل أقل، ودعمًا مخصصًا في الموقع للمشاريع التي تقع في مقاطعة خنان.
محفظة مشاريع ناجحة: ينضم هذا المشروع إلى محفظتنا الواسعة من الإنجازات في مجال الزجاج الهيكلي والزخرفي، والتي تشمل جسر الزجاج في جراند كانيون تشانغجياجيه، وجسر هواجيانغ، وجسر نهر لونغلي، ومنصة باو تشوان شيانغ يون للمشاهدة، ومنصة شينشيانجو نانتيانمن للمشاهدة. إن قدرتنا على تقديم زجاج يجمع بين الأهمية الهيكلية والتعبير الفني لا مثيل لها.

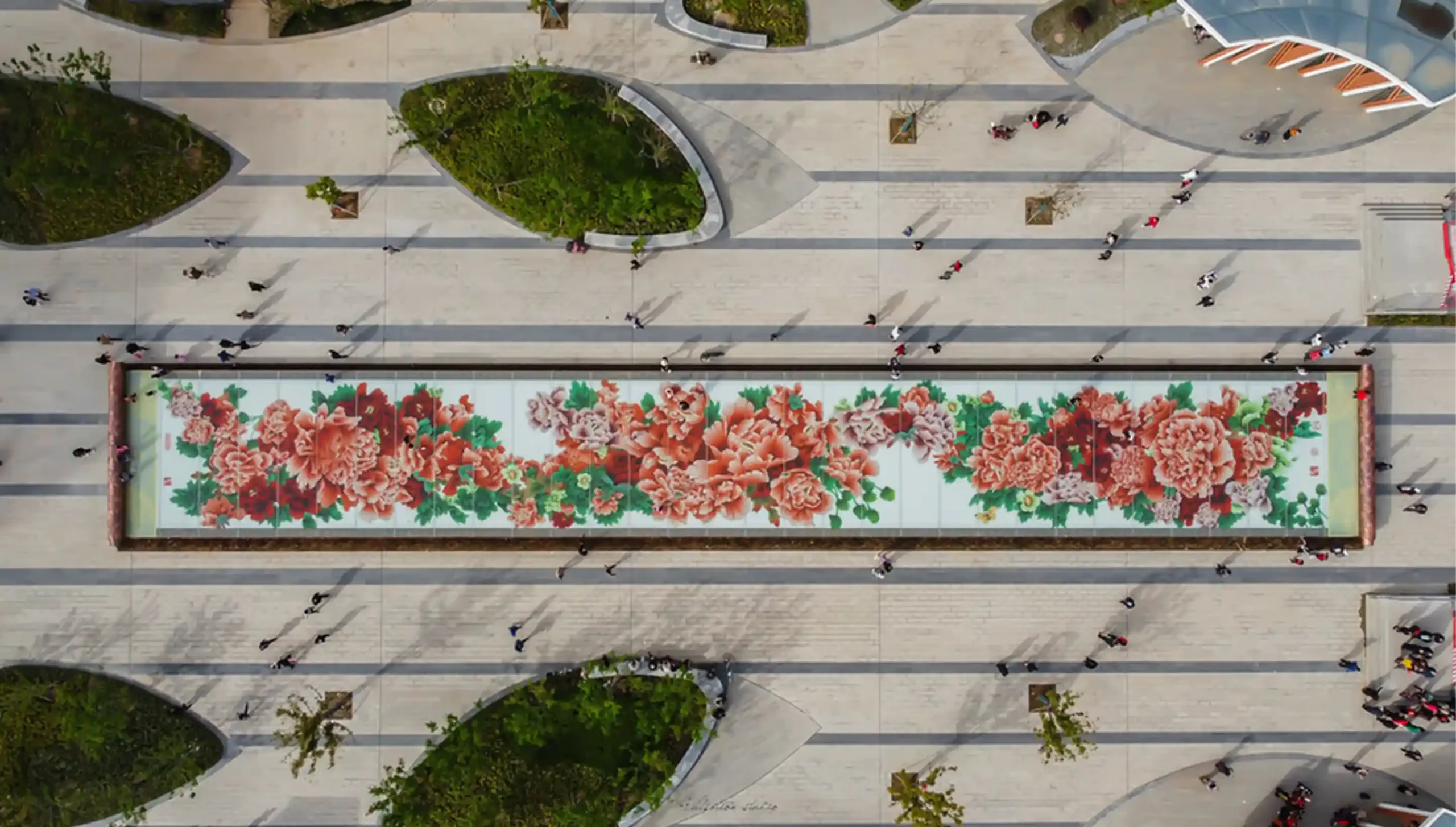

إن لوحة زهرة الفاوانيا في ساحة الفاوانيا بلو يانغ أصبح الآن معلمًا محبوبًا، حيث يزدهر الفن والعمارة جنبًا إلى جنب — وفي قلبه الزجاج الذي صممناه في شركة «تشونغبو» للزجاج. لدينا وحدات زجاج عازل مغلفة بـ SGP مطبوعة بالشاشة الحريرية فائقة الوضوح، مقاس 2,100 مم × 9,000 مم حوّل واجهة المبنى إلى لوحة عملاقة على شكل زهرة الفاوانيا، احتفاءً بالتراث الثقافي لمدينة لويانغ باستخدام تكنولوجيا الزجاج الحديثة في القرن الحادي والعشرين. ويُعد هذا المشروع دليلاً على أننا في شركة «تشونغبو جلاس» لا نكتفي بتصنيع الزجاج فحسب، بل نصنع لوحات فنية ضخمة تربط المجتمعات بالجمال والأمان والابتكار.
