لا يقتصر الاختيار بين الطبقات البينية من نوع PVB وSGP على مجرد مواصفات المواد فحسب، بل هو قرار هيكلي يؤثر على السلامة والعمر الافتراضي وتكاليف المشروع. بعد تصنيع ألواح زجاجية يزيد طولها عن 12.4 مترًا لـ متحف شنغهاي وتصميم جسر تشانغجياجيه الزجاجي، فقد شهدنا بأنفسنا كيف يؤثر اختيار الطبقة الوسيطة على الأداء الفعلي. هذه المقارنة تتجاوز الادعاءات التسويقية لتُظهر أي طبقة وسيطة تحقق النتائج المرجوة فعليًّا لتطبيقك.

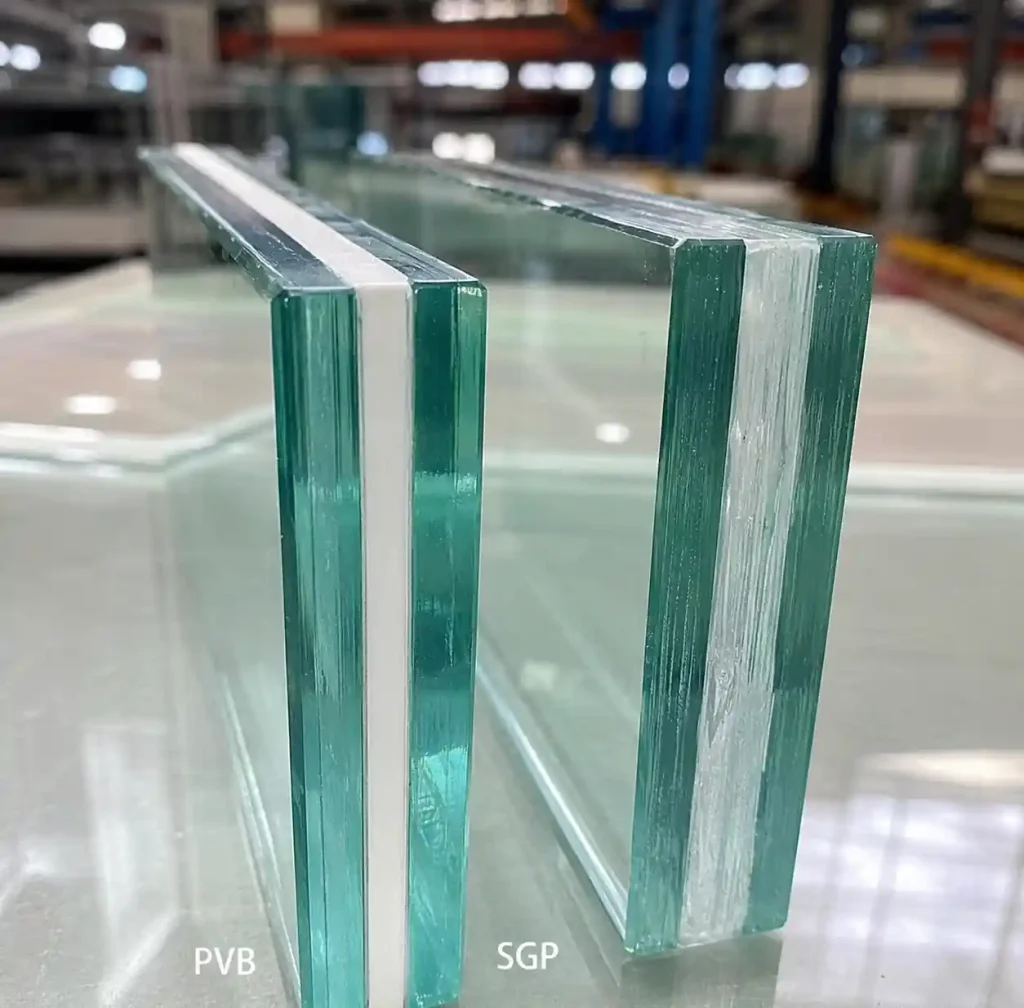

ما هي الطبقات البينية من نوع PVB وSGP؟
زجاج مصفح يربط طبقتين أو أكثر من الزجاج بطبقة وسيطة بوليمرية تعمل على تثبيت الشظايا معًا بعد الكسر. وقد ساد مادة PVB (البولي فينيل بوتيرال) منذ ثلاثينيات القرن العشرين باعتبارها الطبقة الوسيطة القياسية في صناعة السيارات والهندسة المعمارية. ظهرت مادة SGP (SentryGlas Plus، وهي بوليمر أيونوبلاست من إنتاج شركة Kuraray) في التسعينيات، حيث توفر صلابة تبلغ خمسة أضعاف الصلابة التي يوفرها البولي فينيل بوتيرال (PVB) واستقرارًا فائقًا للحواف، وتستهدف التطبيقات الهيكلية التي كان البولي فينيل بوتيرال (PVB) يفشل فيها تقليديًا.
الفارق في الأداء بين هذه المواد ليس طفيفاً. فمادة SGP تحافظ على 90% من صلابتها عند درجة حرارة 50 درجة مئوية، في حين أن مادة PVB تنعم بشكل كبير، مما يؤدي إلى فقدان مساهمتها الهيكلية. وبالنسبة للزجاج الحامل للأحمال — مثل الجسور والأرضيات والزجاج العلوي — فإن هذا الاختلاف هو الذي يحدد ما إذا كان التصميم ناجحاً أم أنه يتطلب زجاجاً أكثر سمكاً وثقلاً.
الأداء الهيكلي: المجال الذي تتفوق فيه SGP
قوة التحمل بعد الكسر
متى الزجاج المقوى عندما يتحطم الزجاج، تصبح الطبقة البينية هي العنصر الوحيد الذي يمنع الانهيار. وتتجاوز قوة مقاومة التمزق في زجاج SGP تلك الموجودة في زجاج PVB بمقدار 5 أضعاف، مما يحافظ على القدرة على تحمل الأحمال حتى بعد تعطل الزجاج. في جسر تشانغجياجيه الزجاجي، حددنا مواصفات 15 مم + 2.67 مم SGP + 15 مم + 2.67 مم SGP + 15 مم، وذلك تحديدًا لأن الزوار يحتاجون إلى المشي بأمان عبر الألواح المكسورة حتى يتم استبدالها. أما مادة PVB، فستتدلى بشكل مفرط تحت أقدام المشاة بعد الكسر.
استقرار درجة الحرارة
يفقد مادة PVB القياسية صلابتها عند درجات حرارة تزيد عن 35 درجة مئوية، مما يتسبب في مشاكل انحراف في المناخات الحارة أو الواجهات المعرضة لأشعة الشمس. أما مادة SGP فتحافظ على خصائصها الهيكلية حتى درجة حرارة 60 درجة مئوية. بالنسبة لـ جسر هوجيانغ في قويتشو ممر زجاجي يتعرض لأشعة الشمس المباشرة من الجنوب الغربي، وقد حالت تقنية SGP دون حدوث تشوه الزحف الذي كان سيحدث مع استخدام طبقة PVB خلال أشهر الصيف.
جدول مقارنة الأداء الرئيسي
| معامل الأداء | PVB | SGP | تأثير التطبيق |
|---|---|---|---|
| الصلابة (معامل القص) | 0.1-0.5 ميجا باسكال عند 23 درجة مئوية | 158 ميجا باسكال عند 23 درجة مئوية | تتيح تقنية SGP استخدام زجاج أرق في التطبيقات الهيكلية |
| قوة التمزق بعد الكسر | ~3 ميجا باسكال | ~20 ميجا باسكال | توفر تقنية SGP قدرة احتجاز أمان أفضل بخمس مرات في حالة كسر الزجاج |
| أداء درجة الحرارة | يتليّن بشكل ملحوظ عند درجات حرارة تزيد عن 35 درجة مئوية | مستقر حتى 60 درجة مئوية | نظام SGP ضروري للمناخات الحارة والزجاج العلوي |
| ثبات الحواف (الرطوبة) | عرضة للتفكك | مقاومة عالية | تقضي تقنية SGP على تآكل مانع التسرب الحافي في التركيبات المكشوفة |
| التخميد الصوتي | ممتاز (0.38 مم) | معتدل | يُعد مادة PVB الخيار الأمثل لتطبيقات عزل الصوت |
| الحماية من الأشعة فوق البنفسجية | 99%+ | 99%+ | كلاهما يحجبان الأشعة فوق البنفسجية الضارة |
| زيادة التكلفة | الخط الأساسي | 3-4 أضعاف PVB | لا يُبرر استخدام SGP إلا عندما يتطلب الأداء الهيكلي ذلك |

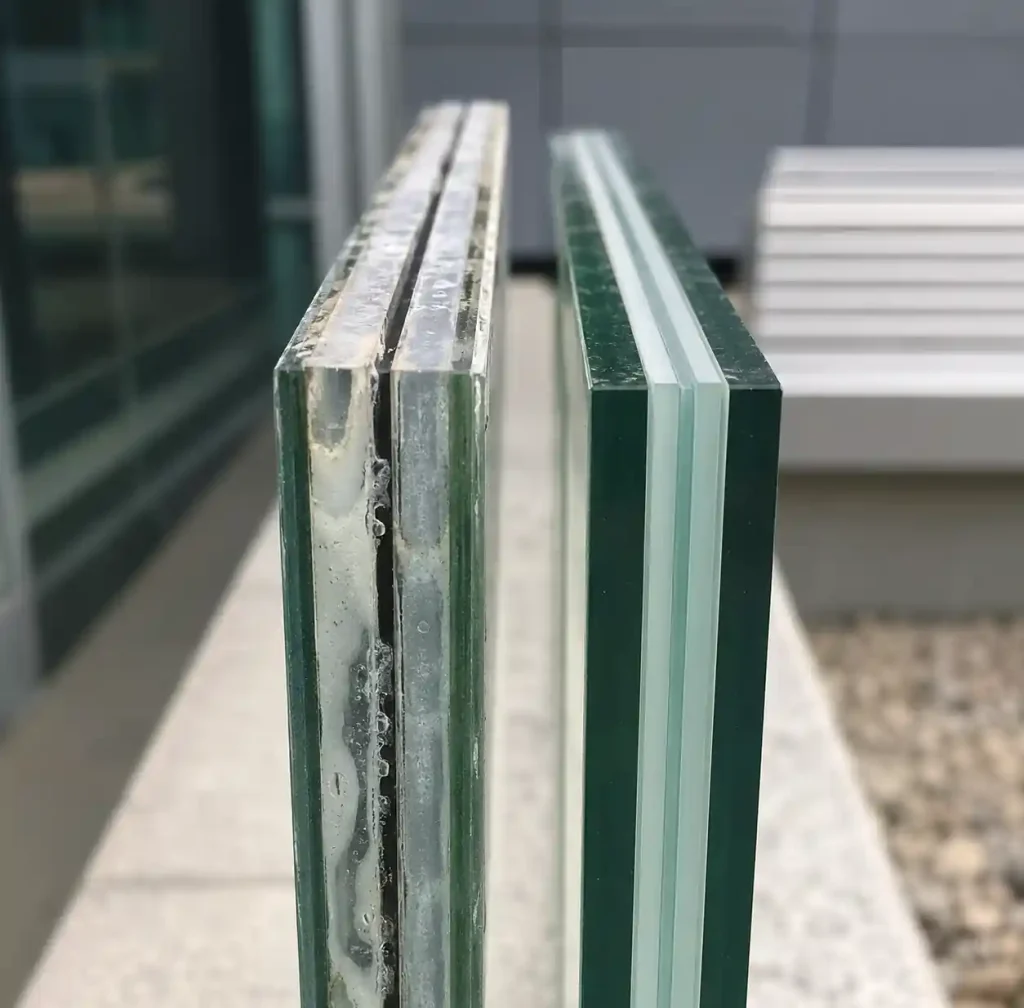

استقرار الحواف: نمط الفشل الخفي
يؤدي تسرب الرطوبة إلى حواف الزجاج الرقائقي إلى انفصال الطبقات — حيث ينتشر الضباب الغائم من الحواف نحو الداخل. يتحلل مادة PVB عند تعرضها للرطوبة، مما يتطلب إحكام إغلاق الحواف بدقة في تطبيقات الوحدات الزجاجية العازلة (IGU). أما بنية «أيونوبلاست» من SGP فتقاوم امتصاص الرطوبة، وتتحمل التعرض للرطوبة الذي من شأنه تدمير روابط مادة PVB في غضون أشهر.
بالنسبة إلى ساحة الفاوانيا في لويانغ في هذا التركيب (ألواح مقاس 2100 مم × 9000 مم)، استخدمنا مادة SGP تحديدًا لأن تفاصيل حواف الفريت الخزفي لم توفر سوى حماية ضئيلة للحواف. أما مادة PVB، لكانت قد انفصلت عن الألواح في غضون عامين. وبعد مرور خمس سنوات، لا تزال حواف SGP شفافة تمامًا.
مقارنة خصائص المواد
| الخصائص الفنية | PVB (قياسي) | SGP (SentryGlas Plus) |
|---|---|---|
| قوة الشد | 20-25 ميجا باسكال | 35-45 ميجا باسكال |
| الاستطالة عند الكسر | 200-300% | 300-400% |
| خيارات السماكة | 0.38 مم، 0.76 مم، 1.52 مم، 2.28 مم | 0.89 مم، 1.52 مم، 2.28 مم |
| نطاق درجة حرارة التشغيل | من -40 درجة مئوية إلى +50 درجة مئوية | من -40 درجة مئوية إلى +80 درجة مئوية |
| امتصاص الرطوبة | 0.8-1.0% | <0.3% |
| درجة حرارة المعالجة | 140-145 درجة مئوية | 130-145 درجة مئوية |
| متطلبات الأوتوكلاف | قياسي (135 درجة مئوية، 12 بار) | متوافق مع المعايير |
متى يكون PVB هو الخيار الأمثل
على الرغم من الخصائص الهيكلية الفائقة التي تتمتع بها مادة SGP، يظل البولي فينيل البيراليد (PVB) الخيار الأمثل للعديد من التطبيقات:

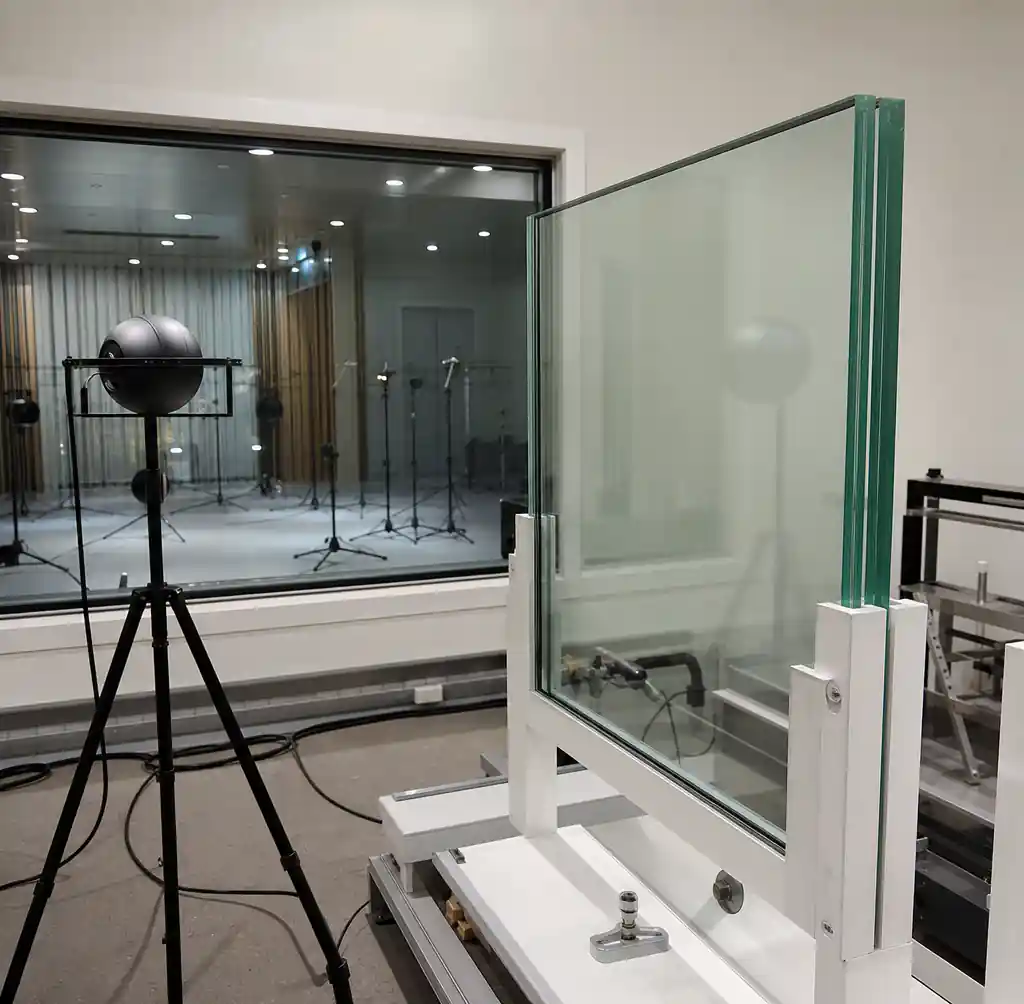

الأداء الصوتي: تعمل الخصائص اللزجة المرنة لطبقة PVB على تخميد الاهتزازات الصوتية بشكل أكثر فعالية مقارنةً بطبقة SGP. وبالنسبة لواجهات المكاتب المطلة على الطرق السريعة أو المعرضة للضوضاء الحضرية، توفر طبقة PVB بسماكة 0.76 مم عزلًا صوتيًا فائقًا. إن فندق شانغريلا تشيانتان في شنغهاي وقد حدد الفندق استخدام مادة PVB خصيصًا لتحسين الأداء الصوتي في زجاج غرف النزلاء.
المشاريع التي تراعي الجوانب المالية: نظرًا لأن تكلفة SGP تبلغ 3 إلى 4 أضعاف تكلفة PVB، فإن استخدامه لا يكون مجديًّا من الناحية المالية إلا عندما تمنع مزاياه الهيكلية استخدام زجاج أكثر سمكًا. أما بالنسبة للنوافذ السكنية العادية أو واجهات المحلات التي لا تتحمل أحمالًا هيكلية، فإن PVB يوفر مستوى أمان كافيًا بتكلفة أقل بكثير.

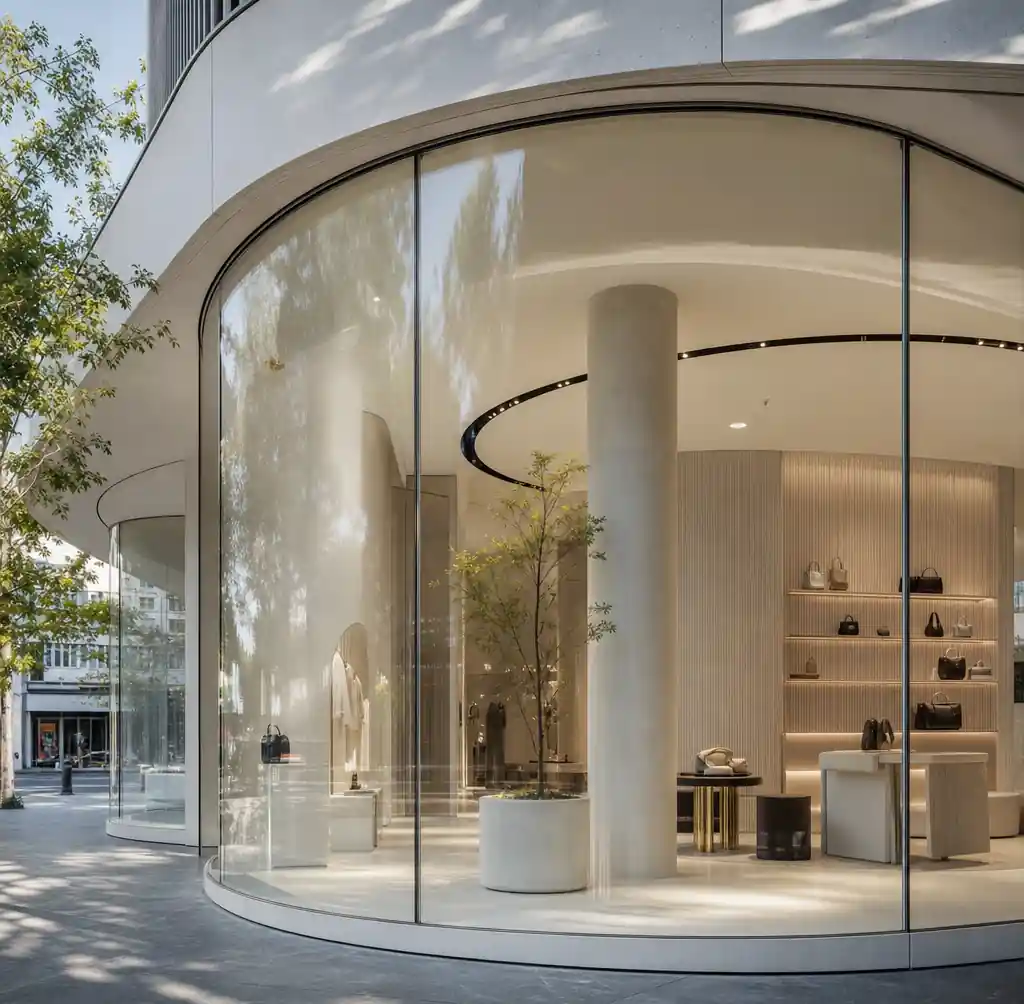

تطبيقات الزجاج المنحني: يتدفق مادة PVB بسهولة أكبر أثناء عملية التصفيح، مما يقلل من التشوه البصري في الانحناءات ذات نصف القطر الصغير. ونحن نستخدم مادة PVB من أجل زجاج منحني زجاج واجهات المحلات، ما لم تتطلب المتطلبات الإنشائية استخدام زجاج مقوى (SGP).
عندما يكون اتفاق الاستقرار والنمو غير قابل للتفاوض
هناك تطبيقات معينة تتطلب فعليًّا خصائص أداء SGP:

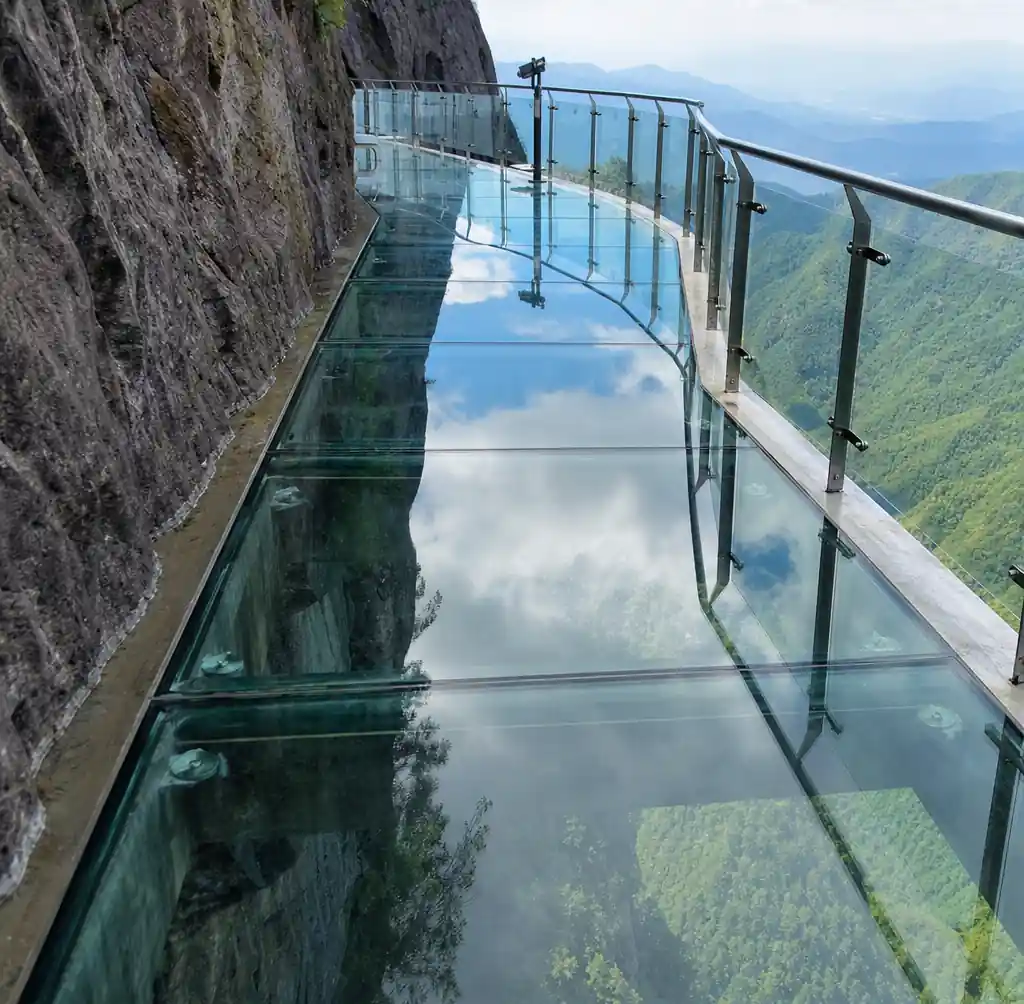

الجسور والممرات الزجاجية: إن مقاومة التمزق بعد الكسر والاستقرار الحراري يجعلان من SGP الخيار الوحيد القابل للتطبيق. ففي تشانغجياجيه، تتجاوز درجات الحرارة السطحية في الصيف 50 درجة مئوية — مما يؤدي إلى تليين مادة PVB بشكل غير مقبول.

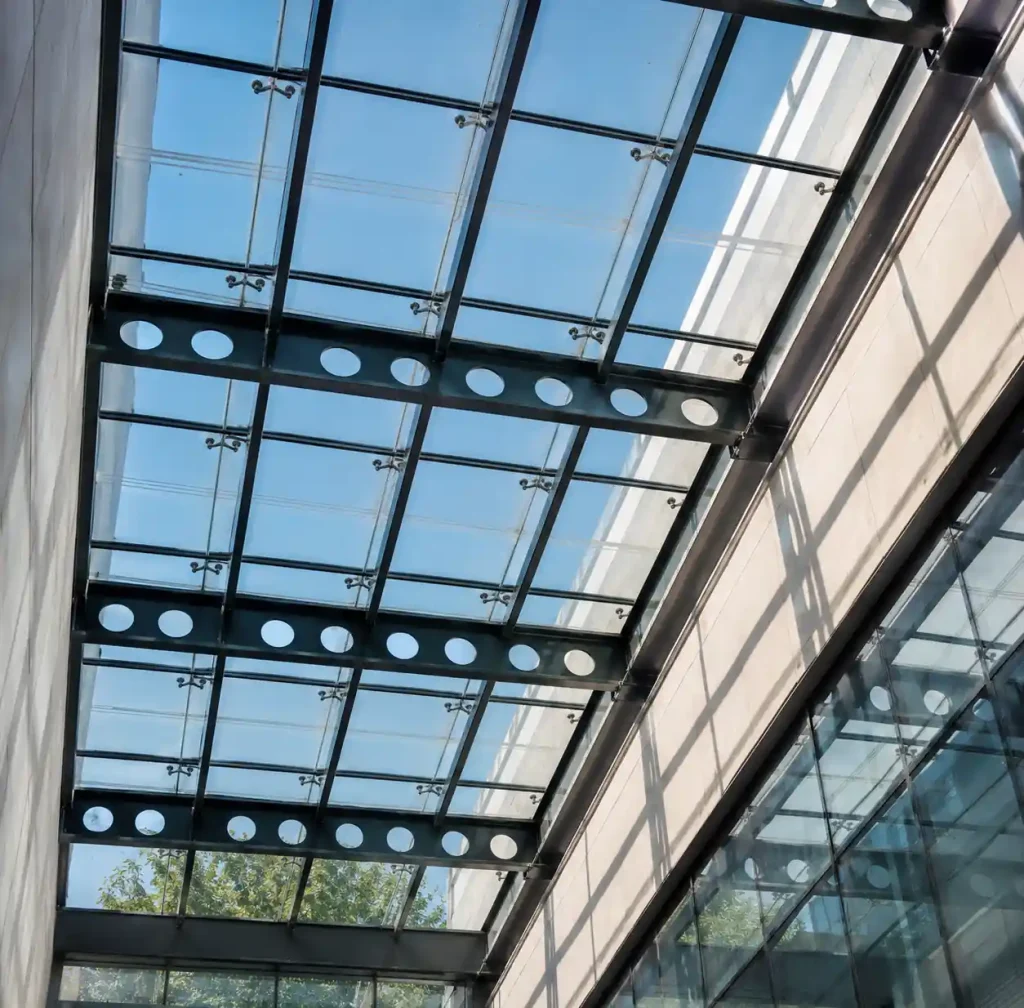

الزجاج الهيكلي العلوي: يجب أن تحافظ المناور والمظلات على قدرتها على تحمل الأحمال حتى بعد كسر الزجاج. وتشترط قوانين البناء بشكل متزايد استخدام الزجاج المقوى بالصلب (SGP) في التطبيقات العلوية التي يتجاوز ارتفاعها 3 أمتار. إن مركز باييون الدولي للمؤتمراتتستخدم الألواح العلوية التي تبلغ أبعادها 8200 مم × 2200 مم تقنية SGP لتلبية متطلبات عوامل السلامة الهيكلية.
تفاصيل الحواف المكشوفة: عندما تتسبب التفاصيل المعمارية في ترك الحواف معرضة للعوامل الجوية — مثل الزعانف الزجاجية، والواجهات المثبتة بنقاط، والدرابزينات غير المؤطرة — فإن SGP تقضي على خطر انفصال الطبقات. إن القاعة الشرقية بمتحف شنغهايتستخدم الأضلاع الزجاجية التي يبلغ طولها 12,400 مم مادة SGP لأن الختم التقليدي للحواف لم يكن ممكنًا.
مقاومة الأعاصير والانفجارات: تضمن قوة مقاومة التمزق التي يتمتع بها زجاج SGP بقاء الزجاج المكسور متماسكًا أثناء العواصف الشديدة أو الانفجارات. وتُستخدم منتجات SGP في المباني الشاهقة الساحلية والمنشآت الآمنة لإنشاء واجهات مقاومة للصدمات.
اعتبارات المعالجة والتصنيع
تخضع كلتا الطبقتين الداخليتين لدورات الأوتوكلاف القياسية، لكن هناك اختلافات مهمة:
التعامل: يتحمل مادة PVB معاملة أكثر قسوة قبل عملية التصفيح. أما مادة SGP فتتطلب بيئات ذات رطوبة خاضعة للرقابة لمنع امتصاص الرطوبة قبل المعالجة.

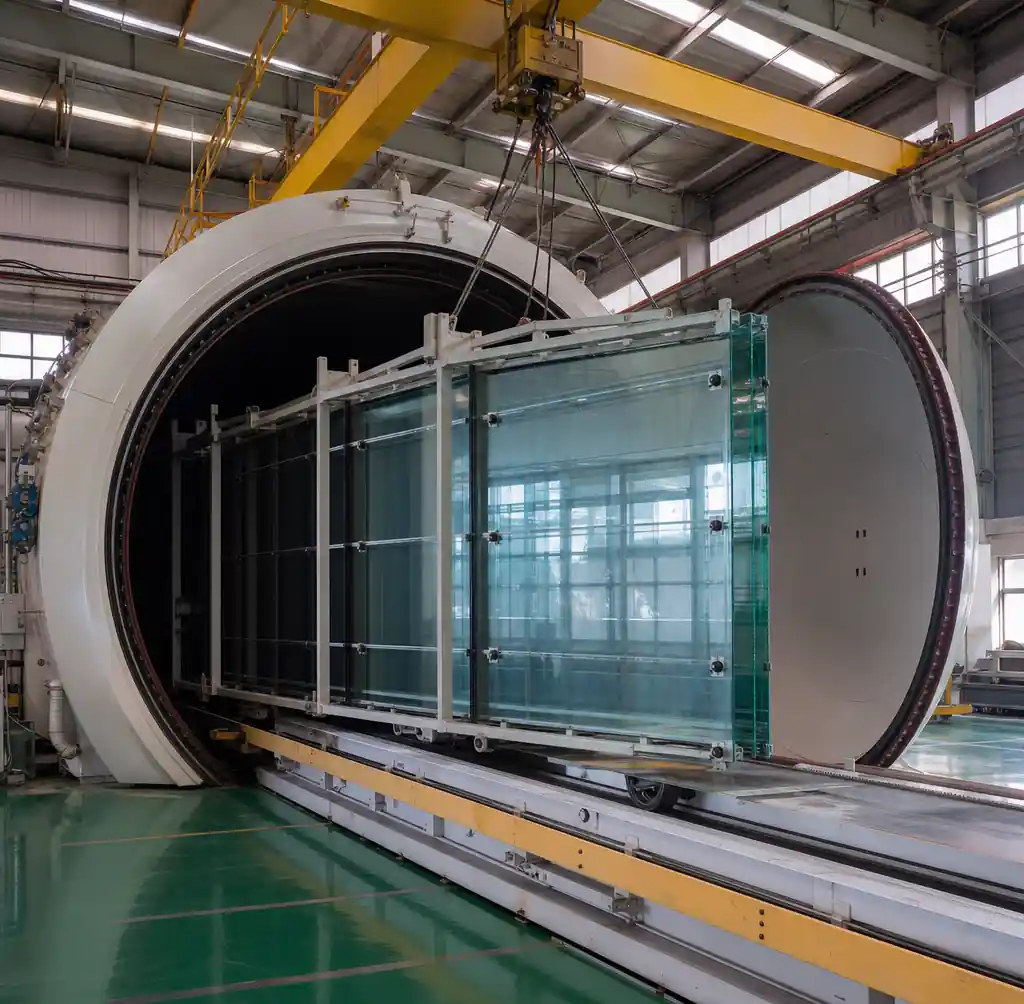

دورات الأوتوكلاف: عادةً ما تتم معالجة مادة PVB عند درجة حرارة 140 درجة مئوية، بينما تتم معالجة مادة SGP عند درجة حرارة تتراوح بين 130 و145 درجة مئوية. وتستخدم كلتا المادتين دورات ضغط قياسية تبلغ 12 بار. ونظرًا لارتفاع معامل المرونة في مادة SGP، فإن فقاعات الهواء المحبوسة فيها لا تُسمح بها بسهولة — مما يتطلب عملية ضغط مسبق أكثر دقة.
معدلات العائد: تتيح الطبيعة المرنة لـ PVB تحقيق معدلات عائد أعلى في الإنتاج. أما تقنية SGP فتتطلب رقابة أكثر صرامة على العملية، لا سيما بالنسبة للألواح الضخمة. وفي الأوتوكلاف الخاص بنا الذي تبلغ أبعاده 4.2 م × 28 م، نحقق عائدًا يبلغ 98% باستخدام تقنية PVB مقابل 95% باستخدام تقنية SGP في الألواح التي يتجاوز طولها 10 أمتار.
تحليل التكلفة: متى يكون برنامج SGP مجديًّا؟
تكلفة المواد الخام لا تعكس سوى جزء من الصورة. تبلغ تكلفة مادة SGP ما بين 3 إلى 4 أضعاف تكلفة مادة PVB للمتر المربع الواحد، لكن الجدوى الاقتصادية على مستوى النظام تغير هذا الحساب:
تقليل سماكة الزجاج: تتيح صلابة زجاج SGP استخدام ألواح زجاجية أرق في التطبيقات الهيكلية. فاللوحة الأرضية التي تتطلب 15 مم + PVB + 15 مم قد تحقق أداءً مكافئًا باستخدام 12 مم + SGP + 12 مم. ويؤدي استخدام الزجاج الأرق إلى تقليل الوزن وتسهيل المناولة وخفض تكاليف التصلب.
تكاليف دورة الحياة: يؤدي انفصال طبقات حواف مادة PVB في الظروف المعرضة للعوامل الجوية إلى الحاجة إلى استبدال الألواح بعد 5 إلى 10 سنوات. أما التركيبات المصنوعة من مادة SGP التي تدوم لأكثر من 25 عامًا، فتتجنب تكاليف الاستبدال التي تفوق بكثير الزيادة الأولية في تكلفة المواد.
التأمين والمسؤولية: يقلل الأداء بعد الكسر من مخاطر الإصابة في الأماكن المأهولة. وتقدم بعض شركات التأمين تخفيضات في أقساط التأمين عند استخدام نظام SGP في التطبيقات المعلقة.
بالنسبة إلى مركز هواوي للبحث والتطوير في تشينغبوبالنسبة للألواح التي تبلغ أبعادها 12,455 مم × 2,413 مم، كانت التكلفة الإضافية الأولية لـ SGP أعلى بمقدار 40% مقارنةً بـ PVB. لكن تجنب استخدام سماكتين مختلفتين للزجاج عوض تلك التكلفة الإضافية على الفور من خلال خفض تكاليف المواد والتصنيع.
اعتبارات التثبيت والمشروع
تأثير الوزن: تعد قدرة SGP على تقليل سماكة الزجاج عاملاً بالغ الأهمية في عمليات التركيب اليدوي. فاللوحة المكونة من 10 مم + SGP + 10 مم تزن 30% أقل من البديل المكون من 15 مم + PVB + 15 مم، مع استيفائها للمتطلبات الهيكلية نفسها. وبالنسبة للجدران الستائرية في المباني الشاهقة، فإن ذلك يقلل من وقت استخدام الرافعة ومخاطر التركيب.
مدة التسليم: قد يستغرق توفير مادة SGP من الموردين فترة تتراوح بين 2 و4 أسابيع مقارنةً بمادة PVB التي تُعتبر سلعة أساسية. لذا، يرجى التخطيط لعمليات الشراء وفقًا لذلك.
معالجات الحواف: يتحمل زجاج SGP الحواف المكشوفة؛ بينما يتطلب زجاج PVB إزالة الحواف وإحكام إغلاقها في تطبيقات الزجاج العازل (IGU). ويمكن لهذه المرونة أن تبسط التفاصيل وتقلل من خطوات التصنيع.
اتخاذ القرار الصحيح لمشروعك
ابدأ بالمتطلبات الهيكلية، لا بتفضيلات المواد:
اختر SGP في الحالات التالية:
- يحمل الزجاج الأحمال الهيكلية (الأرضيات، والجسور، والمظلات العلوية)
- ستتعرض الحواف للرطوبة في حالة عدم وجود تغليف كامل
- تتجاوز درجات حرارة التشغيل 40 درجة مئوية بشكل منتظم
- يُعد الحفاظ على الحمولة بعد حدوث الكسر أمراً بالغ الأهمية لسلامة الأرواح
- تتطلب قوانين البناء تحسين الأداء الهيكلي
اختر مادة PVB في الحالات التالية:
- الأداء الصوتي هو المحرك الرئيسي للتصميم
- يتم تثبيت الزجاج بالكامل داخل الإطارات مع إحكام إغلاق الحواف بشكل سليم
- لا توجد أحمال هيكلية ذات أهمية بخلاف ضغط الرياح
- القيود المتعلقة بالميزانية هي العوامل الرئيسية
- تكفي متطلبات الزجاج الآمن القياسية
النظر في اتباع نُهج هجينة: تستخدم بعض المشاريع مادة SGP في المناطق الهيكلية الحرجة (قاعدة الواجهة، والمناطق العلوية)، بينما تحدد استخدام مادة PVB في الأماكن الأخرى بهدف تحسين التكلفة. إن برج تينسنت كلاود استخدم المشروع هذه الاستراتيجية، حيث تم وضع SGP في الطوابق العشرة السفلية التي تتعرض لأحمال رياح أعلى، بينما وُضع PVB فوقها.
بيانات الأداء الفعلي المستمدة من مشاريعنا
الجسر الزجاجي في وادي تشانغجياجيه الكبير (اكتمل في عام 2016): جسر بامتداد 430 مترًا باستخدام 15 مم + 2.67 SGP + 15 مم + 2.67 SGP + 15 مم. بعد مرور 8 سنوات واستقبال أكثر من 30 مليون زائر، لم يحدث أي انفصال في الحواف على الإطلاق، على الرغم من تعرض الحواف لبيئة عالية الرطوبة. لا تزال العديد من الألواح التي تم استبدالها بعد إجراء اختبارات متعمدة بالمطرقة تثبت قوة مادة SGP بعد الكسر.
ساحة الفاوانيا في لويانغ (اكتمل في عام 2018): ألواح مطبوعة رقميًّا بأبعاد 2100 مم × 9000 مم مزودة بطبقة SGP في تطبيق السقف المكشوف. أظهرت الفحوصات التي أُجريت بعد خمس سنوات عدم وجود أي تدهور في الحواف. وكان من المفترض أن يتطلب التركيب المكافئ الذي يستخدم طبقة PVB الاستبدال بحلول السنة الثالثة، استنادًا إلى مشاريع إقليمية مماثلة.
فندق شانغريلا تشيانتان في شنغهاي (اكتمل في عام 2020): حدد الفندق استخدام زجاج PVB بمقاس 7330 مم × 1720 مم ألواح الواجهة المنحنية بناءً على المتطلبات الصوتية. تؤكد اختبارات STC انخفاضًا بمقدار 38 ديسيبل، متفوقةً على البديل SGP بمقدار 4 ديسيبل — وهو أمر بالغ الأهمية في قطاع الضيافة الفاخرة.
الأسئلة الشائعة
هل يمكن دمج مادة PVB ومادة SGP في نفس اللوحة المصفحة؟
نعم، وإن كان ذلك غير شائع. تقدم بعض الشركات المصنعة تصميمات هجينة تستخدم مادة SGP للطبقات الهيكلية ومادة PVB للتخميد الصوتي. وتتطلب عملية التصنيع دورات أوتوكلاف متوافقة واختيارًا دقيقًا للمواد. ولا نوصي بذلك إلا في التطبيقات المتخصصة التي يكون فيها الأداء الصوتي والهيكلي أمرًا بالغ الأهمية.
هل يتحول لون مادة SGP إلى اللون الأصفر أو يتدهور بمرور الوقت مثل التركيبات القديمة من مادة PVB؟
لا. فقد أثبتت اختبارات SGP أن هذه المادة تحافظ على شفافية بصرية عالية لأكثر من 30 عامًا. كما أن التركيبات الحديثة لـ PVB تقاوم الاصفرار — فقد كانت حالات الفشل المبكرة ناتجة عن انتقال الملدنات، وهي مشكلة تم حلها الآن. وتوفر كلتا المادتين حماية من الأشعة فوق البنفسجية بمعدل 99%+، مما يحمي الأجزاء الداخلية دون أن تتعرض المادة للتحلل الذاتي.
هل يمكن إصلاح الزجاج الرقائقي التالف الذي يحتوي على مادة SGP، أم يجب استبدال اللوحة بأكملها؟
بمجرد حدوث كسر في الزجاج، يتعين استبدال اللوحة بأكملها بغض النظر عن نوع الطبقة الفاصلة. وتكمن ميزة الزجاج المقوى بالألياف (SGP) في الحفاظ على السلامة وقدرة التحمل الجزئية حتى يتم الاستبدال، وليس في إتاحة إمكانية الإصلاح. أما الحواف التي تتفكك طبقاتها في الزجاج الذي يحتوي على طبقة PVB، فيمكن في بعض الأحيان إعادة إحكام إغلاقها إذا تم اكتشافها مبكرًا، لكن الزجاج المقوى بالألياف (SGP) نادرًا ما يتفكك في المقام الأول.
كيف تؤثر الرطوبة أثناء التركيب على كل طبقة بينية؟
يتطلب مادة PVB رطوبة نسبية أقل من <30% أثناء القطع والتعامل معها قبل عملية التصفيح. أما مادة SGP فتتحمل رطوبة أقل من <50%، لكنها تعطي أفضل أداء عند مستويات أقل من 30%. ويجب معالجة كلا المادتين في بيئات يتم التحكم في ظروفها المناخية. وبمجرد تصفيحه، فإن ثبات حواف مادة SGP يجعلها أكثر مرونة بكثير تجاه الرطوبة في موقع العمل أثناء التركيب.
ما هي تركيبات السماكة المناسبة للأرضيات الزجاجية الهيكلية؟
بالنسبة لأحمال المشاة، تبلغ المواصفات النموذجية 12 مم + 1.52 SGP + 12 مم + 1.52 SGP + 12 مم كحد أدنى. أما بالنسبة للأحمال الناتجة عن المركبات، فقد تتطلب مواصفات تبلغ 19 مم + 2.28 SGP + 19 مم + 2.28 SGP + 19 مم. لا يُعد PVB مناسبًا للاستخدامات الأرضية نظرًا لظاهرة الزحف وأدائه بعد الكسر. يرجى دائمًا استشارة المهندسين الإنشائيين — فمواصفاتنا هي للإشارة فقط.
هل هناك اعتبارات بيئية أو متعلقة بإعادة التدوير عند المقارنة بين مادتي PVB وSGP؟
وكلاهما يعقد عملية إعادة تدوير الزجاج، حيث يتعين فصل الطبقات الفاصلة عن الزجاج. وتعتبر البنية التحتية لإعادة تدوير مادة PVB أكثر تطوراً — حيث تعمل بعض المنشآت على استخلاص مادة PVB لإعادة استخدامها في تطبيقات صناعة السيارات. أما إعادة تدوير مادة SGP فهي أقل شيوعاً، لكنها آخذة في النمو. ومن الناحية التصنيعية، يتطلب كلا النوعين مدخلات طاقة متشابهة. ولا يقدم أي منهما ميزة بيئية واضحة.
الخاتمة
يُستخدم كل من PVB وSGP لتلبية متطلبات هندسية مختلفة، ولا يتنافسان بشكل مباشر. ويظل PVB هو المعيار الأكثر فعالية من حيث التكلفة للزجاج الآمن في الحالات التي تكون فيها الأحمال الهيكلية ضئيلة وتكون الحواف محمية، في حين يبرر SGP سعره المرتفع عندما يصبح الأداء الهيكلي أو استقرار الحواف أو مقاومة درجات الحرارة العالية أمورًا حاسمة.
في شركة «تشونغبو جلاس»، لدينا مصنع أبعاده 4.2 م × 28 م الأوتوكلاف تُعالج هاتان المادتان على نطاق معماري. وبعد تصنيع ألواح يتجاوز طولها 12 متراً مزودة بكلتا الطبقتين البينية، توصلنا إلى أن قرارات تحديد المواصفات يجب أن تنبثق عن التحليل الهيكلي والظروف البيئية — وليس عن تفضيلات المواد أو التكلفة وحدها. فهذا الاختيار هو الذي يحدد ما إذا كان الزجاج سيؤدي وظيفته بأمان على مدى عقود من الخدمة.
